ECMs Caterpillar — Legado que Sigue Rodando

Imagínate esta escena: te asignan un trabajo con un motor C15 que suena perfecto pero trae un check engine encendido. Miras la etiqueta y dice Caterpillar. Tu primer pensamiento podría ser "Ah, eso es viejo, ya no se hacen." Pero cuidado con esa mentalidad.

Caterpillar decidió abandonar el mercado de camiones de carretera en 2010. Pero eso no quiere decir que desaparecieron del taller. Siguen aquí. Hay miles de C13, C15 y 3406E rodando — sobre todo en manos de dueños-operadores que no los sueltan — y siguen llegando a los talleres para diagnóstico y reparación de la computadora del motor (ECM). Este módulo te enseña a identificarlas, entender cómo están armadas y saber exactamente cuándo necesitas la herramienta CAT ET (y cuándo NO — hay una excepción que te va a sorprender).

Por Qué CAT Sigue Siendo Relevante

Cuando te asignan un trabajo con motor Caterpillar, muchos técnicos nuevos piensan: "Ah, es viejo. Probablemente no podemos hacer mucho." Eso es un error que te puede costar credibilidad.

Estos motores fueron construidos como tanques. Los que siguen rodando, siguen dando guerra. Y los clientes necesitan a alguien que sepa manejarlos.

ℹ️

Aunque Caterpillar dejó el mercado de carretera en 2010, los motores CAT siguen llegando a los talleres con regularidad para diagnóstico y reparación de la computadora del motor (ECM). Son motores construidos para durar — muchos pasan del millón de millas. Los que siguen rodando están en buenas manos, si tú sabes qué hacer con ellos.

Lo que Necesitas Saber Sobre CAT

Tres generaciones de computadora en la era on-highway: ADEM II (3406E, 1994-98) → ADEM III (1999-2004) → ADEM A4 (era ACERT, 2004-2010)
La identificación práctica es el conteo de conectores/pines (abajo la guía) y el prefijo del número de serie del motor — no el color del módulo
Sin nuevos desarrollos: desde que Cat salió del mercado no hay ratings ni calibraciones nuevas — pero el soporte sigue vivo: SIS mantiene manuales y flash files, y los dealers siguen reflasheando
Diagnóstico especializado: la herramienta es CAT ET (Electronic Technician) — con UNA excepción de la era CT660 que vemos al final

⚠️

Regla de oro: Si no puedes conectarte con CAT ET, no puedes hacer diagnóstico completo en un motor Caterpillar. No intentes usar herramientas genéricas porque vas a perder el tiempo.

La Era 3406E — Donde Empieza la Leyenda (ADEM II)

Antes de los "C", está el 3406E (14.6L, 1994-1998): el motor que hizo la reputación electrónica de Cat en carretera. Su computadora es la ADEM II, y la reconoces por sus DOS conectores de 40 pines. Todavía ruedan — sobre todo en W900 y 379 de dueños-operadores — y se diagnostican con CAT ET igual que los demás.

ECM Caterpillar ADEM III — La del 6NZ

Vas a ver muchas de estas en el taller. La ADEM III (introducida a fines de 1998) es la computadora de la era dorada de Cat en carretera — la del legendario C-15 "6NZ". Estos motores todavía trabajan en flota y merecen tu respeto porque son los que más llegan a reparación.

Motores que Usaban ADEM III

3406E tardío (14.6L, 1998-99)
C10 (10.3L)
C12 (12.0L)
C-15 "6NZ" y MBN (14.6L — mismo bloque que el 3406E) ← el legendario
C16 (15.8L)

Años: 1999–2004 (más los primeros C13 ACERT, abajo)

🔆

Dato para ganar discusiones: el C-15 "6NZ" es de 14.6 litros, no de 15.2 — en internet abunda el error. El 15.2L llegó con el C15 ACERT (carrera más larga). Si alguien te discute, el bloque del 6NZ es el mismo del 3406E.

Características Técnicas de ADEM III

Para que entiendas por qué estas computadoras son más sencillas de diagnosticar: la ADEM III es la última generación antes de los sistemas de emisiones complicados. Funciona sin:

DPF (en los manuales lo verás como diesel particulate filter, o sea el filtro de partículas)
SCR (selective catalytic reduction, el sistema que usa urea)
EGR — de ningún tipo. Cat se plantó en 2001: dijo que no usaría EGR, y peleó contra la industria entera por no usarlo

¿Qué significa eso para ti? Menos sensores, menos cosas que pueden fallar, y diagnósticos más directos.

La historia de emisiones que explica todo: Cat no llegó al estándar de octubre 2002 (EPA02). En vez de adoptar EGR como los demás, vendió motores "puente" (bridge engines) pagando penalidad por cada motor — $40M en 2002 y $153M en 2003. Su apuesta para salir del hoyo fue ACERT (siguiente sección).

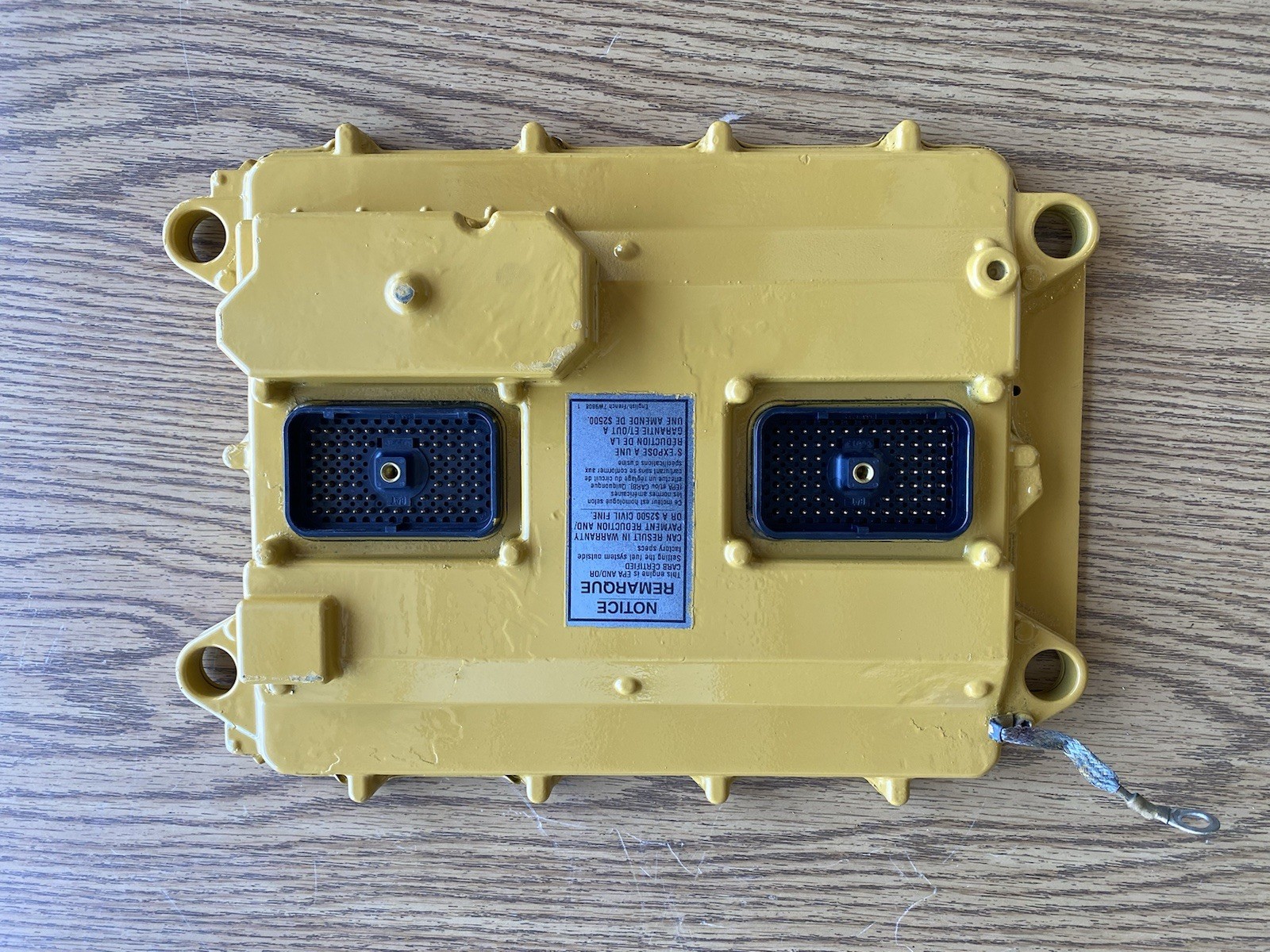

Cómo Identificar una ADEM III

La ADEM III se reconoce por sus DOS conectores de 70 pines (140 en total), con llaveado distinto entre sí para que no los cruces. Compárala con la ADEM II (2×40 pines) y ya distingues las generaciones a simple vista.

🔆

Cuando recibas una ADEM III para programación: antes de nada, verifica que tienes el cable de comunicación correcto en CAT ET. Un conector incorrecto = no conecta. Es un error de principiante que te va a costar tiempo si no lo verificas primero.

Ventajas de ADEM III

Simplicidad relativa: sin DPF ni EGR, menos válvulas eléctricas (solenoides en los manuales) que revisar
Calibraciones estables: no hay cambios año a año
Reparabilidad: hardware robusto, pocas fallas electrónicas. Son computadoras que aguantan

Era ACERT y la ADEM A4 — La Última Generación

ACERT (2003/2004) fue la apuesta de Cat para cumplir emisiones sin EGR enfriado: válvulas de accionamiento variable, inyección avanzada y turbos en serie. Fue su bandera de marketing contra Cummins y los demás. La computadora de esta era es la ADEM A4 — más compleja que la ADEM III, pero si aprendiste la III, la A4 no te va a asustar.

Motores de la Era ACERT

C13 (12.5L) — nació ACERT en 2003, reemplazando al C12. Ojo al matiz: los primeros C13 (prefijo de serial KCB) todavía usaron ADEM III de 70 pines; los posteriores (prefijo LEE, y todos los 2007-2010) usan ADEM A4
C15 ACERT (15.2L — aquí sí crece el desplazamiento) — prefijos MXS/BXS/NXS/SDP

Años: 2003/2004–2010

Lo que Cambió en 2007 (EPA07)

Los C13/C15 ACERT 2007-2010 añadieron lo que vas a encontrar al abrir el capó:

DPF con CRS (Cat Regeneration System): el filtro de partículas, con un quemador propio de Cat para regenerarlo
CGI (Clean Gas Induction): la versión Cat de la recirculación — pero a su manera: toma gas limpio, DESPUÉS del DPF, lo enfría y lo mezcla con la admisión. No es el EGR clásico de gas sucio que viste en otras marcas

Pero nunca añadieron:

SCR (el sistema de urea): Cat prefirió retirarse del mercado en 2010 antes que adoptarlo. Ese fue el final de la historia on-highway.

⚠️

Punto crítico sobre calibraciones: desde que Cat salió del mercado no hay ratings ni calibraciones de desarrollo nuevos — pero no están "congeladas": los flash files existentes siguen disponibles en SIS y los dealers siguen reflasheando vía CAT ET. Si un archivo de calibración se corrompe, el camino es el dealer/SIS, no un parche casero.

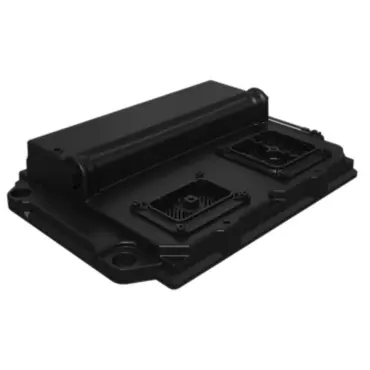

Cómo Identificar una ADEM A4

La A4 se reconoce por su conector de 120 pines del lado del motor + uno de 70 pines del lado del vehículo. Más pines porque maneja más sistemas: el CRS del DPF, el CGI y el sensor de presión diferencial (mide la diferencia de presión antes y después del filtro).

Desafíos de la Era ACERT 2007-2010

Complejidad creciente: CGI + DPF = más sistemas que revisar
Regeneraciones de DPF: el motor debe hacer regeneraciones activas para limpiar el filtro. Si no las hace, se tapa
El circuito de CGI: hollín y restricciones en su recorrido — el equivalente Cat de los dolores de EGR de otras marcas

ℹ️

Cuando recibas un Caterpillar C13 o C15 2007-2010 con problemas de emisiones o regeneración, es casi seguro un ACERT con ADEM A4. Conecta con CAT ET y verifica los códigos de DPF/CGI antes de desarmar nada.

El Regreso Fugaz: la Era CT660 (2011-2016)

Aquí viene la trampa que casi nadie conoce. Cat salió de los motores de carretera en 2010… pero regresó como fabricante de CAMIONES vocacionales: el CT660 (2011), y luego el CT681 (2014) y CT680 (2015), construidos en alianza con Navistar sobre chasis PayStar. La línea murió en 2016.

¿Y el motor? El CT13 es un Navistar 13L re-etiquetado (el 13L de International — lo vas a conocer a fondo en la lección de International: los primeros sin urea, los 2013+ con SCR).

⚠️

LA EXCEPCIÓN A LA REGLA: un CT13 NO se diagnostica con CAT ET. Se usa "Caterpillar Engine Diagnostics" — que es el software de Navistar con logo de Cat. Si te llega un CT660 y le apuntas con CAT ET al motor, vas a perder la tarde. Grábate el principio, porque lo vas a volver a ver en las próximas lecciones: el logo del motor no te dice quién lo hizo — la familia del motor decide la herramienta.

Comparativa Rápida — Las Tres Generaciones ADEM

Cuando necesites decidir rápidamente qué generación tienes entre manos, consulta esta tabla:

	ADEM II (1994-98)	ADEM III (1999-2004)	ADEM A4 (2004-2010)
Motores	3406E	3406E tardío, C10, C12, C-15 "6NZ", C16, primeros C13	C13 (LEE+), C15 ACERT
Emisiones	Pre-EGR	Sin EGR (bridge + penalidades)	ACERT; 2007+: DPF/CRS + CGI
Conectores	2 × 40 pines	2 × 70 pines	120 + 70 pines
Herramienta	CAT ET	CAT ET	CAT ET
Típico en taller	Inyectores, sensores	Inyectores, sensores	Regeneración DPF, circuito CGI

Herramienta de Diagnóstico Obligatoria: CAT ET

Sin esta herramienta, no puedes hacer nada serio con un motor Caterpillar. Punto. Es como intentar reparar un reloj sin lupa.

CAT ET (Electronic Technician) es la única herramienta oficial para diagnóstico y programación de las computadoras Caterpillar ADEM II, III y A4. (La excepción: el CT13 de los camiones CT660, que como viste arriba se diagnostica con el software de Navistar re-marcado.)

Qué Puedes Hacer con CAT ET

Leer códigos de falla: Toda la arquitectura de diagnóstico de Caterpillar te la muestra CAT ET
Ver parámetros en tiempo real: RPM, presión de inyección, posición de actuadores (en los 2007-2010, el circuito CGI), temperaturas, y más
Programar calibraciones: Si tienes el archivo correcto de la configuración de fábrica (calibración)
Borrar códigos de falla: Con las debidas precauciones, porque si borras sin reparar, van a regresar

Qué NO Puedes Hacer sin CAT ET

No puedes acceder a datos de diagnóstico más profundos
No puedes modificar la configuración de fábrica (calibración) — Caterpillar no lo permite generalmente
No puedes hacer troubleshooting de arquitectura eléctrica avanzada

📚

CAT ET es especializada. Si tu taller no tiene acceso a CAT ET, necesitas una relación con un dealer Caterpillar o un centro de reparación especializado para computadoras del motor Caterpillar.

Conectores Caterpillar — Guía Rápida

Esto es algo que vas a necesitar saber cada vez que te llegue un CAT. Los conectores del ECM son la seña de identidad de cada generación:

ADEM II: dos conectores de 40 pines
ADEM III: dos conectores de 70 pines (con llaveado distinto entre sí)
ADEM A4: uno de 120 pines (lado motor) + uno de 70 (lado vehículo)

Importante: Cuando trabajes con cables de comunicación, verifica estos tres puntos antes de conectar:

El código de conector coincide con la computadora del motor (ECM) que tienes enfrente
El cable se asegura firmemente — Caterpillar usa bloqueos resistentes, y si no traba bien, la conexión falla
No hay corrosión en los pines dorados. Un pin corroído es un pin que no comunica

⚠️

Conexión incorrecta = CAT ET no reconoce la computadora del motor (ECM). Verifica siempre el conector antes de iniciar diagnóstico. Es el paso más simple y el que más técnicos se saltan.

Workflow Típico para un ECM Caterpillar

Cuando te toque uno de estos motores, sigue estos pasos en orden. No te saltes ninguno:

Cliente llega con motor Caterpillar — Identifícalo por la etiqueta del motor bajo el capó
Conecta el cable de comunicación CAT ET — Verifica que el conector es el correcto para esa generación
Abre CAT ET y escanea códigos de falla — Anota todo lo que salga antes de tocar nada
Interpreta las fallas — EGR, DPF, sensores, inyectores. Busca patrones
Decide: ¿Es reparación de hardware o reprogramación de la computadora del motor (ECM)?
Si es reprogramación: Localiza el archivo correcto de la configuración de fábrica (calibración) de Caterpillar
Programa la computadora del motor (ECM) y borra los códigos
Verifica operación en dinamómetro si está disponible. Si no hay dinamómetro, al menos haz una prueba funcional

Puntos Clave para Recordar

Tres generaciones, tres conectores: ADEM II (2×40) → ADEM III (2×70) → ADEM A4 (120+70). El conteo de pines te dice qué tienes enfrente
El 6NZ es de 14.6L (mismo bloque del 3406E); el 15.2L es el ACERT. Gana esa discusión con datos
CAT ET es obligatoria para todo Cat de carretera — EXCEPTO el CT13 del CT660, que es un Navistar re-etiquetado y usa el software de Navistar
Sin desarrollos nuevos, pero con soporte vivo: los flash files existen en SIS y los dealers siguen reflasheando
La era 2007-2010 (ACERT): DPF con CRS + CGI (la recirculación "limpia" de Cat, post-DPF) — sus dolores de taller son la regeneración y el circuito CGI
Flota importante: especialmente C15 y C13. Aprende a identificarlas porque las vas a ver seguido
