ECMs Detroit Diesel — De DDEC a MCM/ACM

Detroit hace las cosas a su manera, y si no lo sabes, terminas con la cabeza en el módulo equivocado — perdiendo tiempo y dinero. Por eso lo vemos aparte.

En los Detroit modernos el control va repartido en tres módulos:

• MCM (Motor Control Module) — el cerebro del motor: inyección, turbo, EGR.
• CPC (Common Powertrain Controller) — la interfaz con el camión: pedal, crucero, tablero, freno de motor, transmisión. Vive en la cabina, no en el motor.
• ACM (Aftertreatment Control Module) — el control de emisiones: DPF, SCR, DEF (el sistema que limpia el escape).

Ojo con una confusión común: tener un módulo aparte para las emisiones no es exclusivo de Detroit. Desde que entró el SCR/DEF (~2010), casi todas las marcas le pusieron su propio ACM junto al ECM del motor — Volvo, Mack y Paccar (motor MX) también lo traen. (International fue la excepción: apostó por EGR pesado sin SCR hasta ~2013, y solo entonces lo sumó.) La que va a contracorriente es Cummins, que mantiene el control de emisiones dentro de su único ECM. (Antes del SCR, pre-2010, casi todos eran un solo ECM.)

¿Entonces qué hace distinto a Detroit? Que reparte todavía más: además del motor y las emisiones, separa la interfaz con el camión en el CPC, un módulo propio del tren motriz. Otras marcas también tienen computadoras de vehículo (el VECU de Volvo/Mack, por ejemplo), pero en Detroit el CPC es el portero: sin un CPC presente y comunicando, el MCM ni te contesta. Por eso te toca dominarlo a ti, no solo al eléctrico del camión.

Y aquí es donde más se equivoca la gente: no saben de qué módulo viene la falla. Por eso lo trabajamos desde el principio.

En esta lección recorremos a Detroit desde la era DDEC (Detroit Diesel Electronic Controls, la generación vieja), pasando por la DDEC VI, hasta la arquitectura moderna MCM + CPC + ACM.

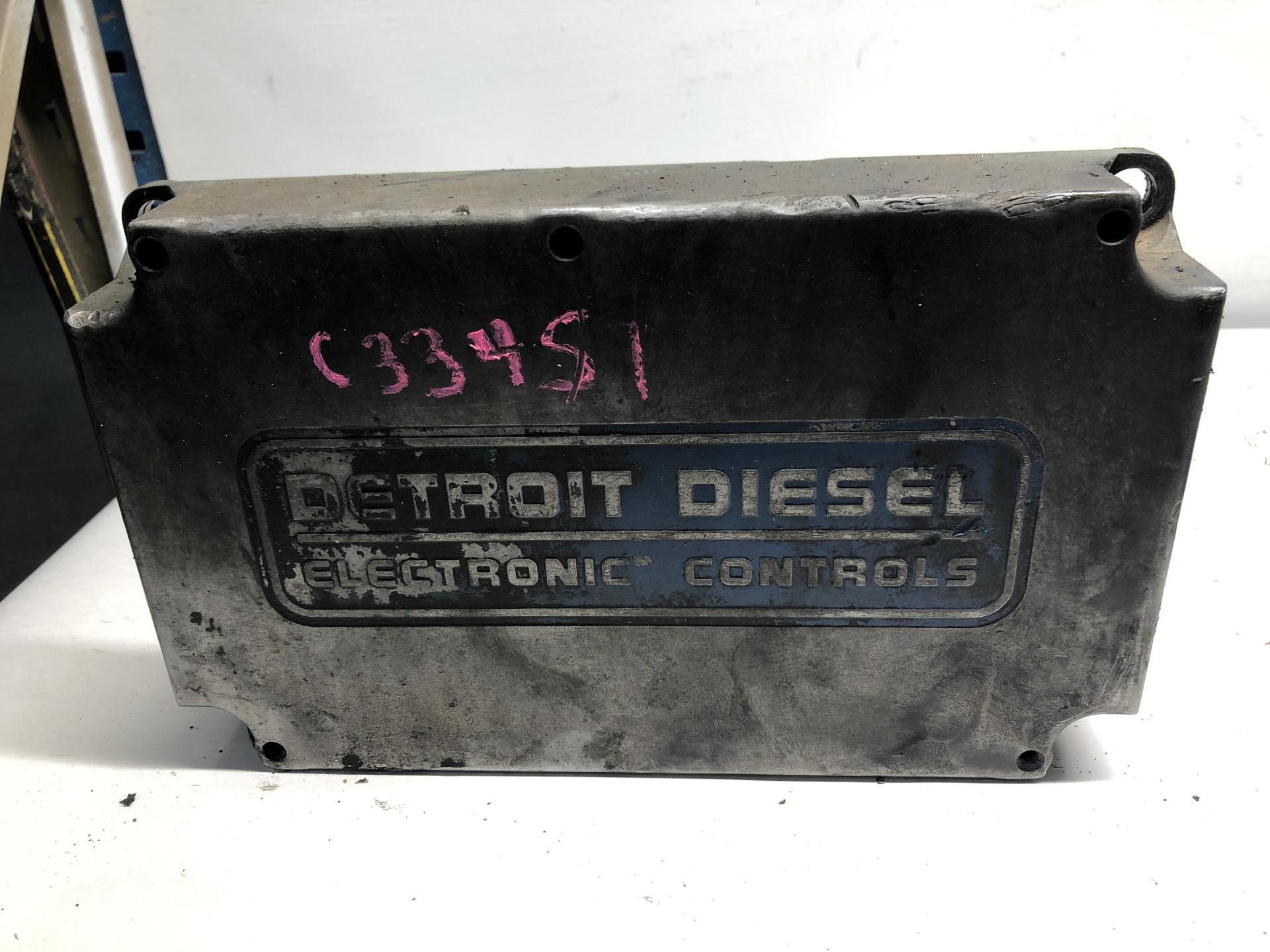

ECM Detroit DDEC III/IV — La Era Serie 60

Motor: Serie 60

Años: Aproximadamente 1993-2003

Protocolo de comunicación: J1587/J1708 (el protocolo viejo, serial y lento). Ojo: el ECM DDEC IV también es compatible con J1939, por su conector de comunicación de 6 pines

Conectores: los dos grandes que ves son de 30 pines — el del arnés de motor y el VIH (la interfaz con el vehículo). Además trae los de inyectores, el de potencia y el de comunicación

¿Y para qué aprender algo tan viejo? Porque sigue entrando al taller. Hay un montón de estos en flotas chicas que no tienen para comprar nuevo, y cuando cae uno, tienes que reconocer qué traes enfrente.

La DDEC III y la DDEC IV son lo contrario a moderno. Son viejas. Pero siguen apareciendo porque la Serie 60 fue uno de los motores más populares de su época.

Características técnicas:

• Inyección por EUI (Electronic Unit Injector): inyectores unitarios que mueve el árbol de levas del motor y que la ECM dispara por solenoide. Ojo: NO son HEUI — el HEUI (movido por presión de aceite) es de motores como Caterpillar e International (entre otros), no de Detroit.
• Sin DPF (el filtro de partículas no llega hasta la DDEC VI, en 2007). El EGR depende del año — ver la nota de abajo.
• Comunicación lenta (J1587 manda los datos de a uno)
• Muy robustas — aguantan castigo de sobra
• Achaques con los años: corrosión en los conectores y capacitores que se envejecen

Ojo con el EGR (aquí se confunde mucha gente): no todas las DDEC IV son iguales. La DDEC III y la DDEC IV temprana (EPA98, hasta ~2002) no traen EGR. Pero los Serie 60 hechos después de octubre de 2002 —la DDEC IV de EPA04, y luego la DDEC V— ya traen EGR enfriado, todavía sin DPF. Así que "DDEC IV = sin EGR" es falso: depende de si el motor es pre o post octubre-2002. (EGR = recirculación de gases de escape; DPF = filtro de partículas diésel.)

Por qué aún aparecen en el taller:

• Muchas flotas pequeñas siguen usando Serie 60 viejo porque es confiable y barato de mantener
• Bajo costo de reparación vs. reemplazo de motor completo
• Detroit las hizo muy resistentes — aguantan mucho castigo

Por qué te conviene dominar estos motores: el Serie 60 con DDEC IV no solo se repara — se trasplanta. Existe todo un mercado de swaps para montar estos motores en otras cabinas (Cascadia, Peterbilt, Kenworth y más) usando arneses de adaptación hechos a la medida — CTS, el taller detrás de esta academia, fabrica arneses de motor y de adaptación para DDEC IV precisamente por eso. Conocer la DDEC IV a fondo es eso: sus dos conectores grandes de 30 pines (arnés de motor y VIH), el pinout y qué señal va a dónde. Cuando dominas el arnés, dominas el motor — y un Serie 60 bueno revive en un camión distinto.

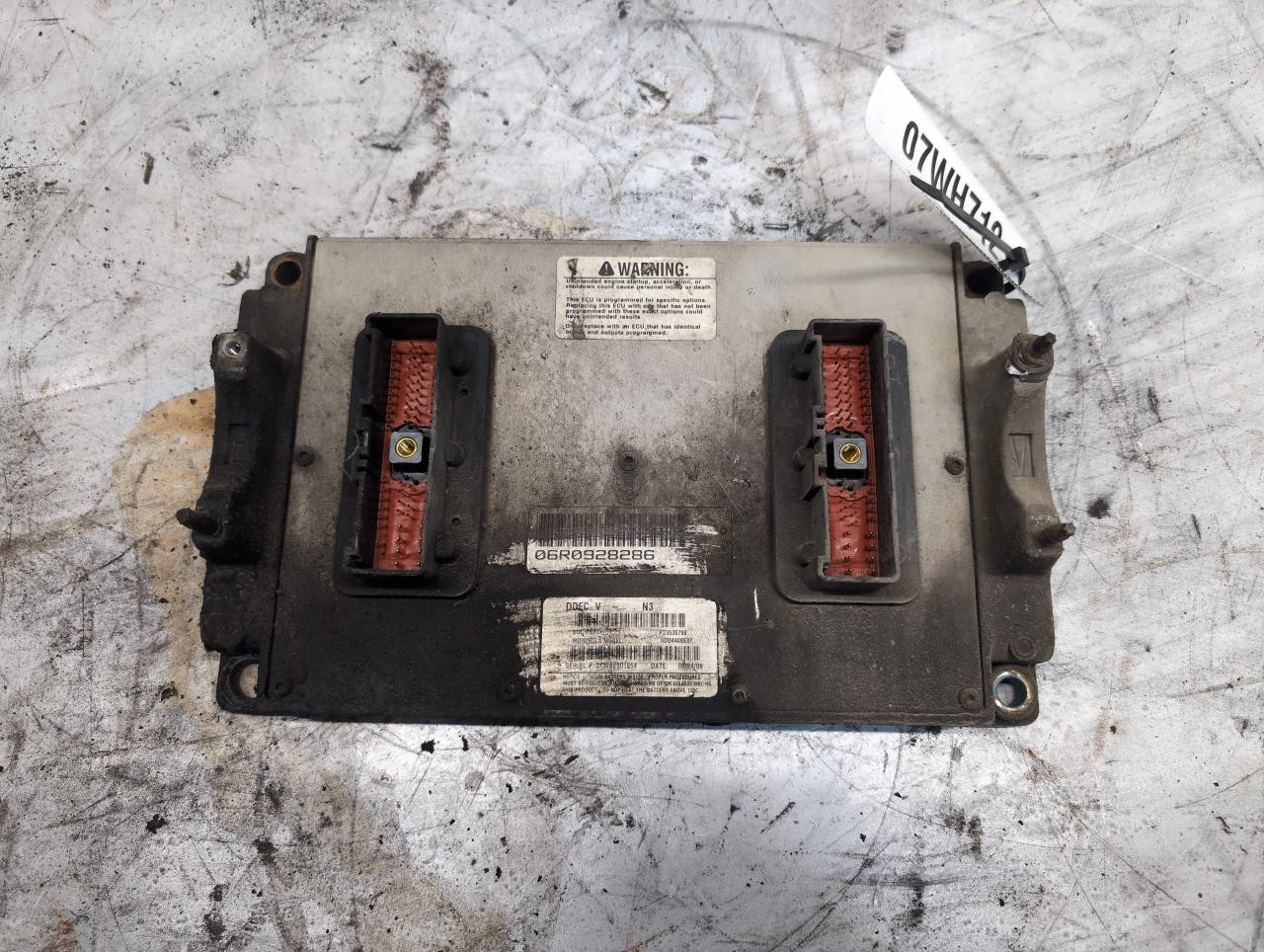

ECM Detroit DDEC V — Serie 60 con EGR

Motor: Serie 60 con EGR (2004-2007)

Años: Aproximadamente 2004-2007

Protocolo: J1587/J1708 (todavía el viejo)

Emisiones: EGR (EPA04)

La DDEC V continuó con el EGR. El EGR enfriado ya había entrado al Serie 60 a finales de la DDEC IV (norma EPA04, octubre 2002 — uno de los escalones que la EPA fue subiendo año con año); la DDEC V lo mantuvo, con el mismo protocolo viejo y la misma arquitectura de un solo módulo, todavía sin DPF.

Características:

• Inyección EUI, ajustada para trabajar con EGR
• Sistema de recirculación de gases de escape (EGR)
• Todavía sin DPF
• Conector parecido al de la DDEC III/IV

Fue una generación de transición corta: EGR montado sobre el Serie 60 viejo, todavía con el J1587/J1708 como bus principal, justo antes de que la DDEC VI pusiera a trabajar el J1939/CAN a la par del viejo.

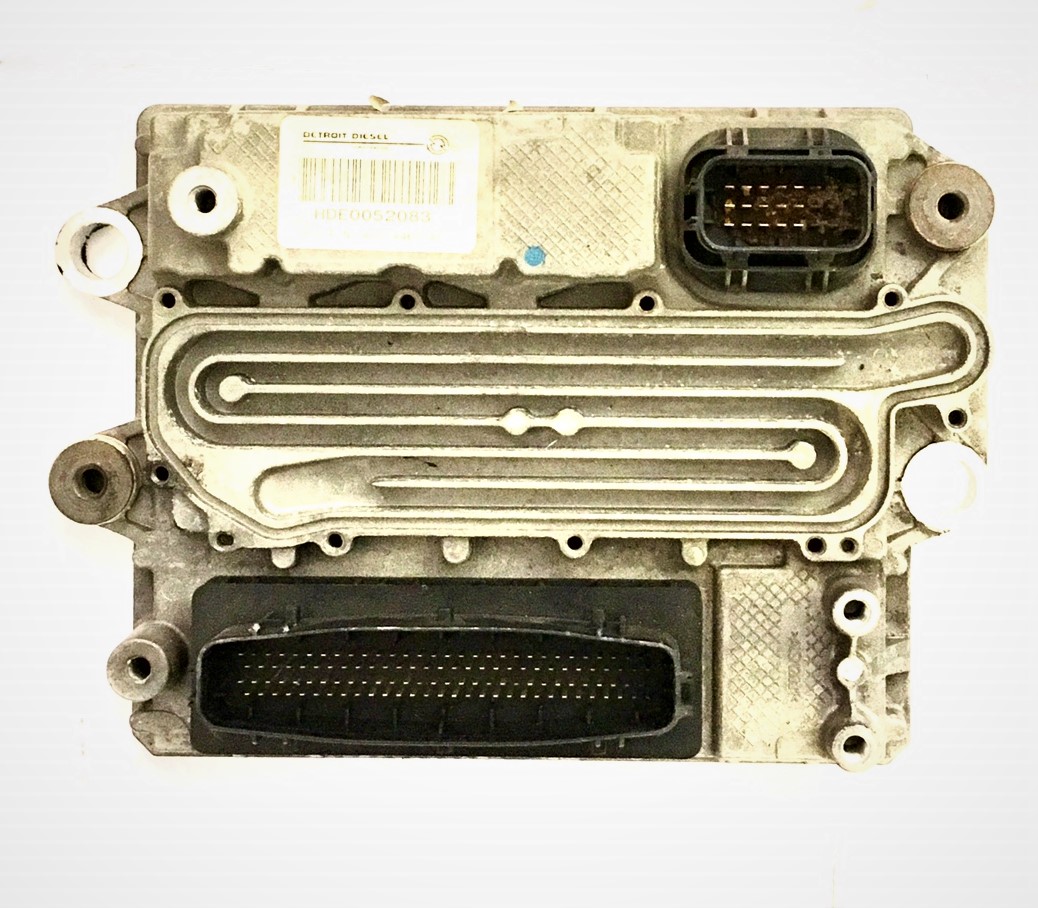

ECM Detroit DDEC VI — El Puente

Motores: Serie 60, MBE 900, MBE 4000 (2007-2011) — los MBE son motores Mercedes-Benz que Detroit/Freightliner vendió en esa época; ojo: el MBE también lleva MCM + CPC, pero con MCM y calibración propios — no le metas el MCM de un Serie 60

Años: Aproximadamente 2007-2011

Protocolo: J1587/J1708 y J1939/CAN — los dos a la vez (conector de 9 pines)

Emisiones: EGR + DPF (EPA07)

Ojo con la DDEC VI, porque aquí pasan dos cosas grandes. Una: el bus de datos. La DDEC VI no tira el protocolo viejo — corre los dos a la vez: el J1587/J1708 de siempre (para el tablero, módulos viejos y lectura básica) y el J1939/CAN (la red rápida, por donde el DDDL —la herramienta de diagnóstico de Detroit— hace el diagnóstico a fondo). Por eso trae el conector de 9 pines, que lleva ambos buses. Un lector viejo de J1587 todavía "ve" la DDEC VI; el J1939 lo necesitas para diagnóstico y programación completos.

Y dos, la que casi nadie tiene clara: la DDEC VI ya eran dos módulos, no uno. Aquí nace el MCM (en el motor) y el CPC (en la cabina). Todavía no hay ACM — eso llega después, con el SCR. Pero el reparto del control en Detroit empieza aquí, en la EPA07, no en la era DD.

Y este es el otro módulo que nace aquí: el CPC de la cabina, en su primera generación — en la calle la vas a encontrar nombrada como CPC o CPC2, y su etiqueta no trae número (dice solo "ELECTRONIC CPC NAFTA"):

Cambios importantes:

• Sigue con inyección EUI (unidad de inyección sobre el motor)
• EGR completo
• DPF integrado (filtro de partículas, con regeneración activa)
• El J1939/CAN (rápido) trabaja a la par del J1587/J1708 viejo — los dos en el conector de 9 pines
• Arranca la arquitectura MCM + CPC (motor + cabina)

La DDEC VI es el puente entre la era vieja (DDEC III/IV/V, un solo ECM) y la era moderna DD. Lo que viene después le agrega el tercer módulo.

Era DD — El Sistema de Tres Módulos de Detroit

Motores: DD13, DD15, DD16 — DD = Detroit Diesel, la plataforma moderna

Años: el sistema de 3 módulos es de 2010+ (EPA10). Ojo: el DD15 (2008) y el DD13 (2009) ya existían como EPA07, pero con solo 2 módulos (MCM + CPC), igual que la DDEC VI.

Protocolo: J1939/CAN únicamente — aquí Detroit ya soltó el J1587/J1708 viejo

Ojo de taller: en la era DD el motor (MCM) habla solo por J1939. Con un adaptador viejo de solo-J1708 no alcanzas la computadora del motor — no te contesta y puedes creer que está muerta. No lo está: estás en el bus equivocado. Usa un adaptador J1939 (RP1210, tipo Nexiq) en el conector de 9 pines.

Aquí Detroit termina de armar su arquitectura, y es distinta a casi todo lo demás. Si no la tienes clara, le vas a apuntar al módulo equivocado una y otra vez. Pon atención.

La Arquitectura de Detroit: MCM + CPC + ACM

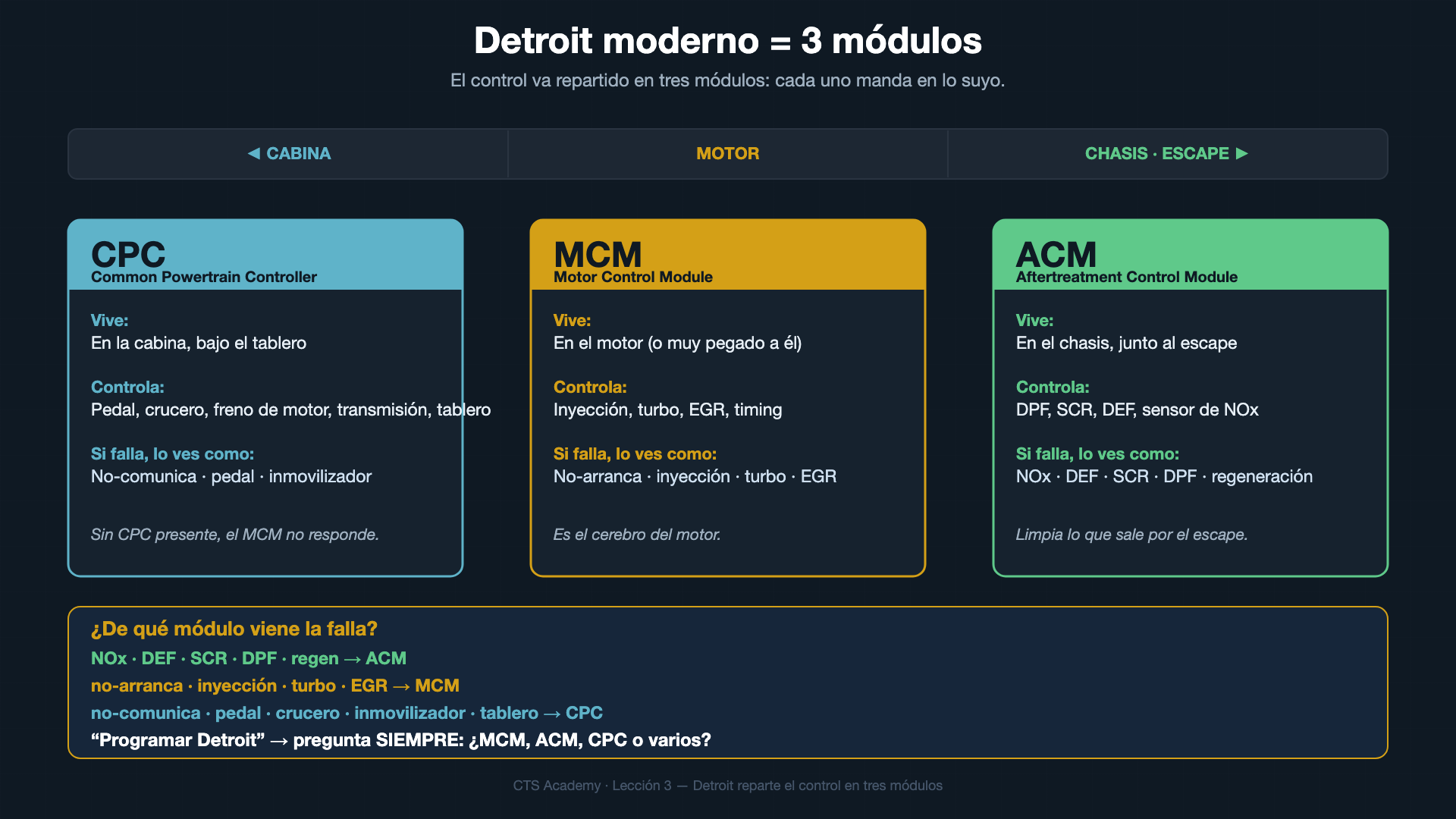

En vez de un solo cerebro para todo, Detroit reparte el trabajo en tres módulos:

(SCR = reducción catalítica selectiva; DEF = el fluido de urea que rebaja el NOx.)

Dato de oro: sin un CPC presente y comunicando, el MCM ni te contesta — por eso un no-arranca / no-comunica muchas veces es el CPC, no el motor.

Los DD13, DD15 y DD16 traen los tres y se hablan por CAN, pero cada uno manda en lo suyo.

¿Y la transmisión? Si el camión trae la caja automatizada DT12 (de Detroit), esa lleva su propio módulo, el TCM, montado sobre la transmisión — y se programa con el mismo DiagnosticLink que el motor. El CPC coordina los cambios; el TCM los ejecuta. Ojo: muchos Detroit también traen Eaton o Allison, que no son de Detroit y se diagnostican con su propia herramienta.

La inyección de estos motores tampoco es la de antes: los DD usan ACRS (Amplified Common Rail System), un common rail de alta presión (arriba de 30,000 psi) con inyectores de control electrónico — ya no el EUI de la Serie 60.

¿Por qué Detroit lo hizo así?

• Modularidad: si falla el ACM, cambias solo ese módulo, no toda la computadora del motor
• Servicio: se puede reemplazar un módulo sin tocar los otros
• Emisiones: cuando suben las normas, Detroit ajusta el ACM sin rediseñar todo

La Trampa para Técnicos

Regla rápida — ¿de qué módulo viene la falla?

• NOx, DEF, SCR, DPF o regeneración → casi siempre el ACM (NOx = óxidos de nitrógeno, el contaminante que vigila el escape)
• No arranca, inyección, turbo, EGR → el MCM
• No comunica, pedal del acelerador, crucero, inmovilizador, tablero → sospecha el CPC

Casos reales que pasan en el taller:

• Orden: "Detroit con códigos de NOx." El técnico asume MCM y lo reprograma. Mal. Los códigos de NOx casi siempre son del ACM (sensor de NOx, sistema SCR). El problema sigue y el camión regresa.
• Orden: "Detroit no arranca." Se clava en el ACM "porque pensó que era el DPF." Un no-arranca suele ser MCM (inyección) o CPC (sin CPC comunicando, el MCM no responde). Tiempo perdido.

Generaciones DD — el trío MCM + CPC + ACM por era

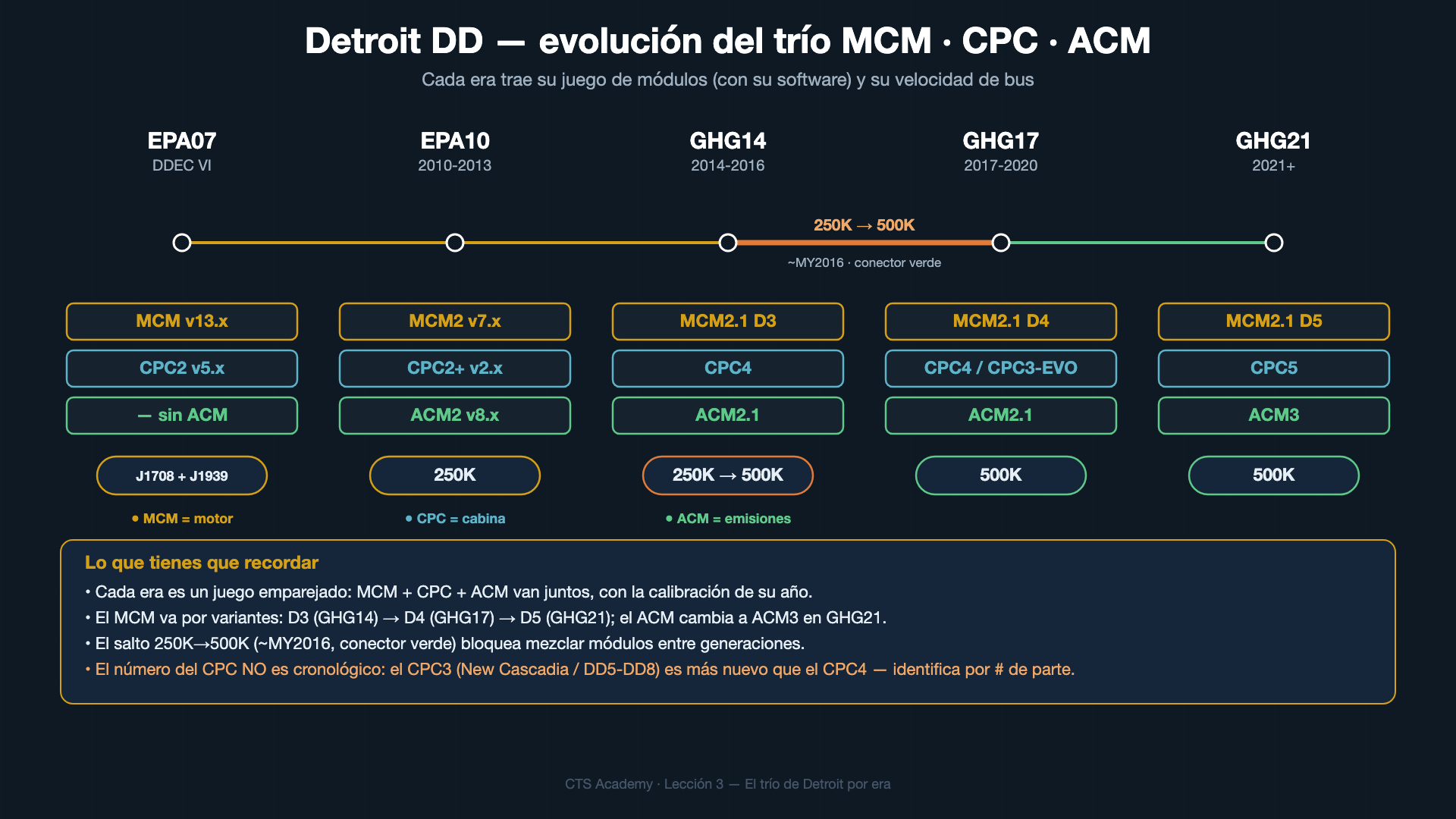

Detroit ha actualizado el sistema varias veces. Aquí están las generaciones principales para que sepas qué tienes enfrente.

Los tres módulos van en juego: a cada era le toca su trío MCM + CPC + ACM, cada uno con su variante y software. Esta es la relación (los códigos de variante D3/D4/D5 vienen de la referencia de Detroit y de los part numbers):

Y la misma relación en tabla, para consultar rápido:

Tres cosas que valen oro:

• "MCM2.1" no es una sola pieza: cada era es su variante — D3 (GHG14), D4 (GHG17), D5 (GHG21) — con su propio número de parte y calibración. Y el de emisiones cambia: ACM2.1 en GHG14/17, ACM3 en GHG21. (El "D5" es la generación, no el motor DD5.) Tiene que ser la variante del motor exacto, o no sirve.
• El bus manda: 250K en las viejas, 500K en las nuevas (250K/500K = la velocidad del bus J1939: 250 o 500 kbit/s — el bus lo verás a fondo en el módulo de protocolos). El corte va con el conector de cabina: 9 pines negro = 250K, verde = 500K (~MY2016). Por eso no se mezclan módulos entre generaciones.
• Antes de programar: confirma la variante (D3/D4/D5) y la versión de software en DDDL.

La EPA10 (2010-2013) fue la primera con todo el paquete de emisiones (EGR + DPF + SCR + DEF); de ahí en adelante, todas lo traen.

El CPC: versiones, ramas y por qué no se mezclan

El CPC arrancó en la DDEC VI (EPA07) como CPC2 (a la primera generación la vas a ver nombrada como CPC o CPC2) y fue cambiando: CPC2 → CPC2+ → CPC4. Pero ojo, el número NO va en orden cronológico. En la era GHG17 se partió en dos ramas que conviven:

• CPC4 — la Cascadia clásica (GHG14 y GHG17).
• CPC3 "EVO" — la New Cascadia (2018+) y los medianos DD5 / DD8. Es la rama de la plataforma global EVO de Daimler y, aunque el número sea menor, es más nuevo que el CPC4.

Y en GHG21 (2021+) llega el CPC5, el más nuevo (y esta vez sí, el de número más alto).

Galería — cada generación de CPC. Ojo: todas son cajas negras casi idénticas, con sus 4 conectores ST1-ST4. Lo que las distingue es la etiqueta — por eso esta galería es para reconocerlas, no para fiarte del aspecto.

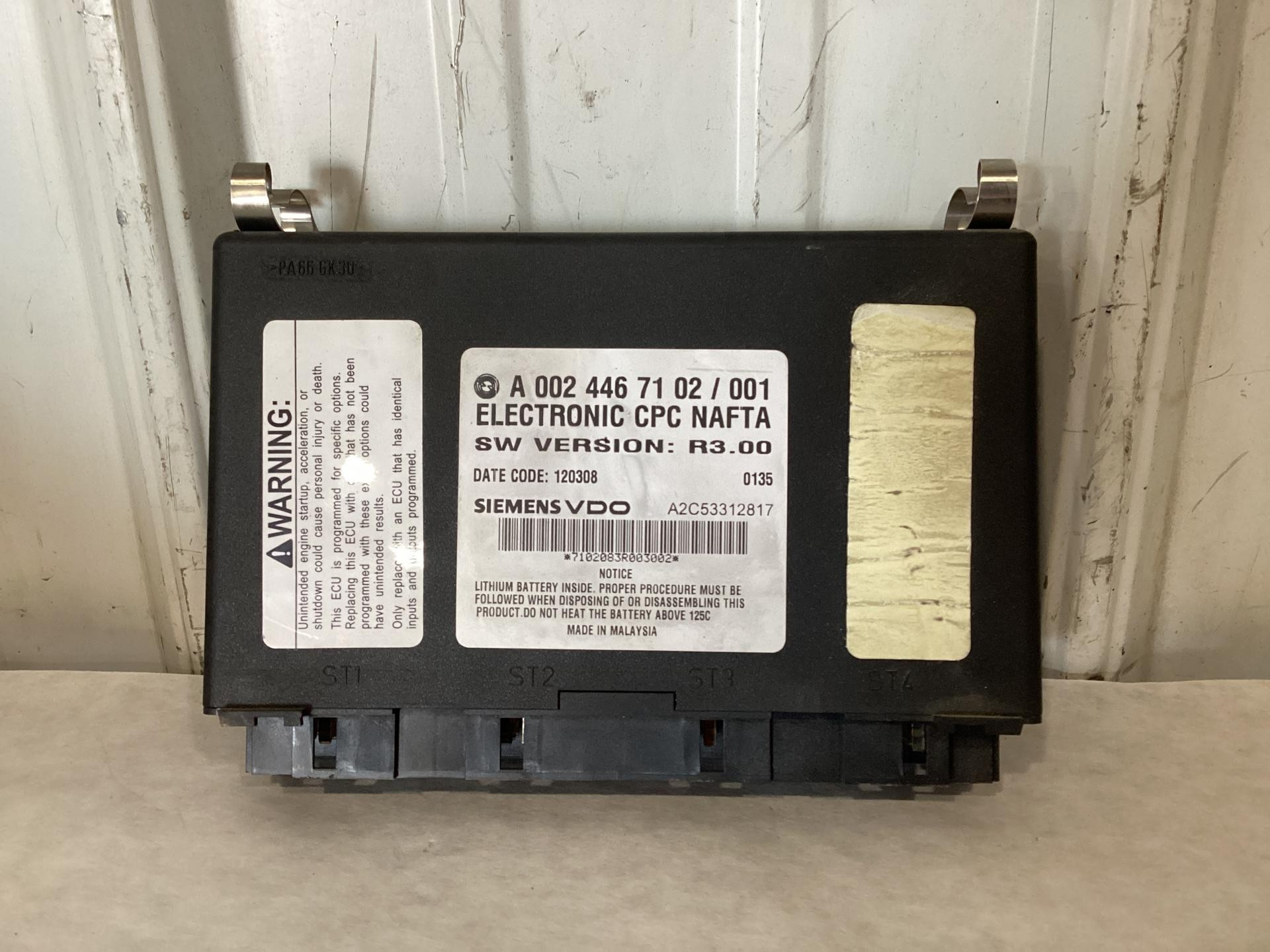

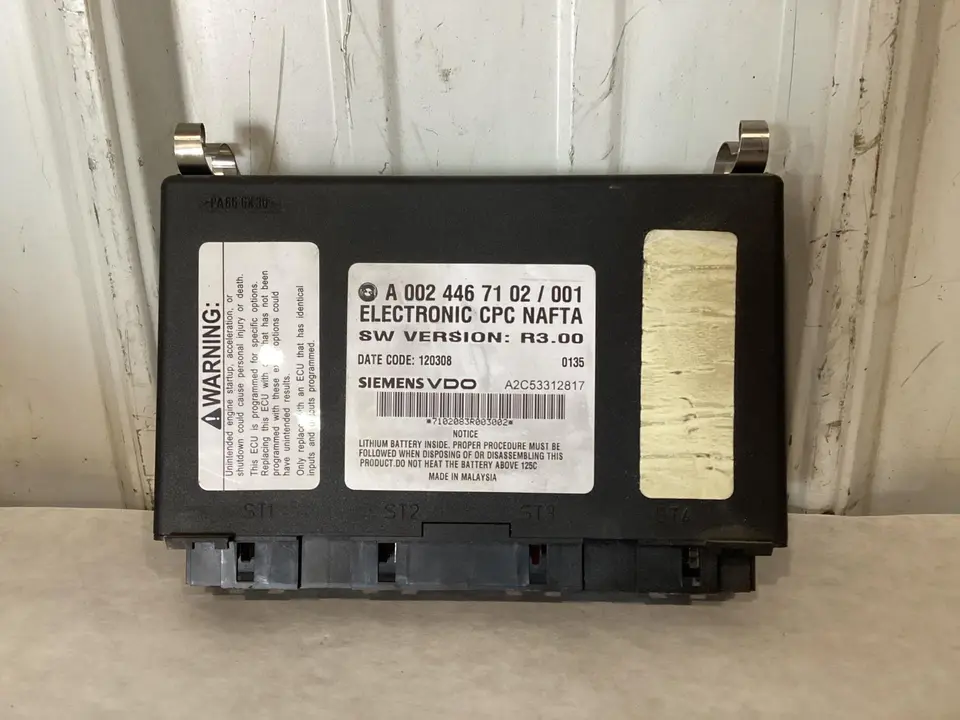

CPC2 (EPA07) — etiqueta blanca, Siemens VDO

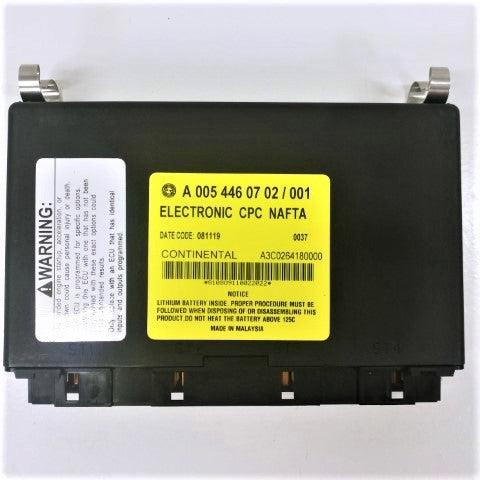

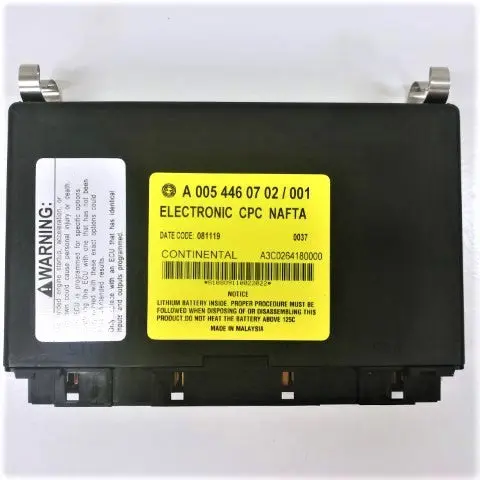

CPC2+ (EPA10) — Continental

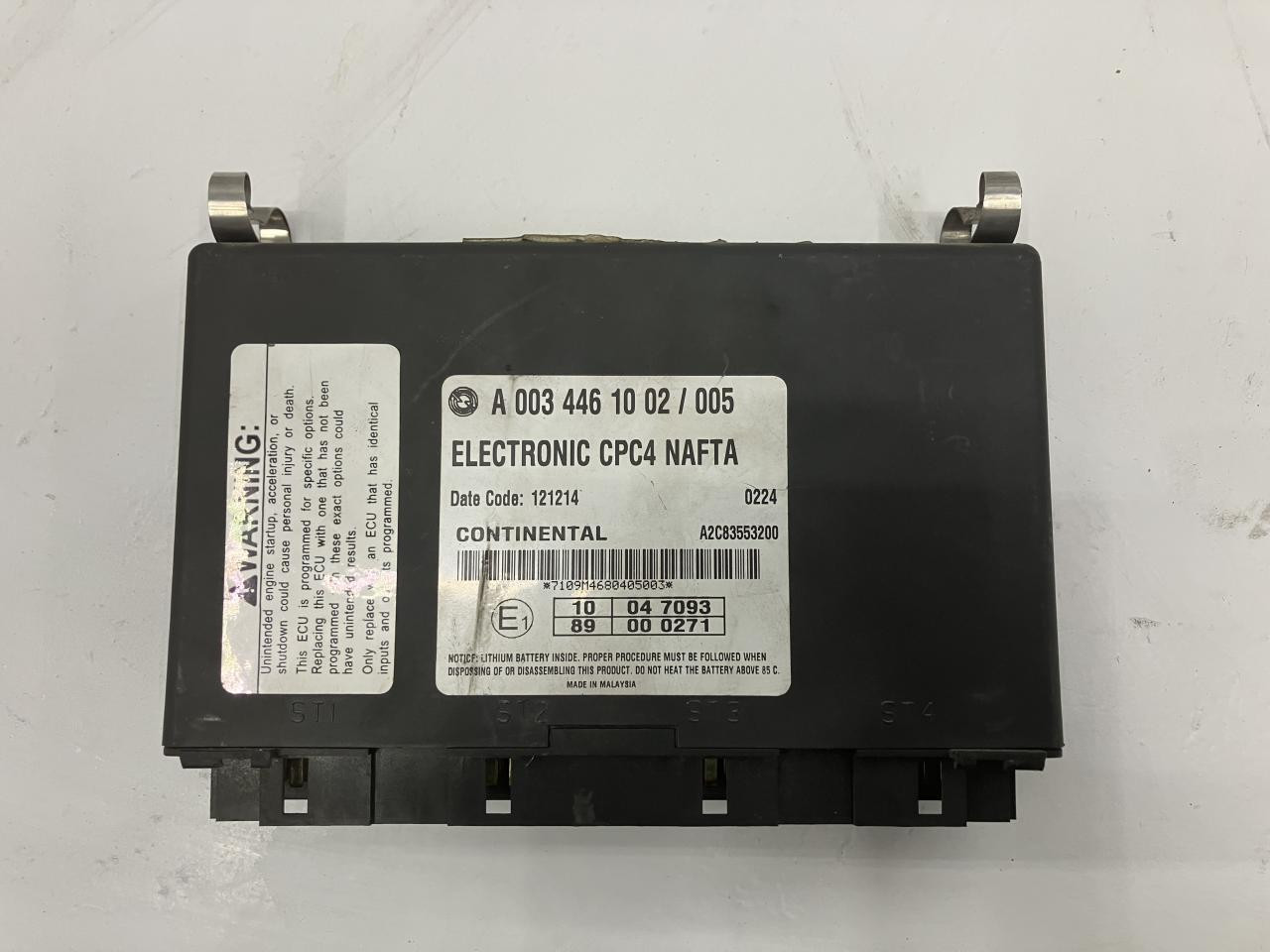

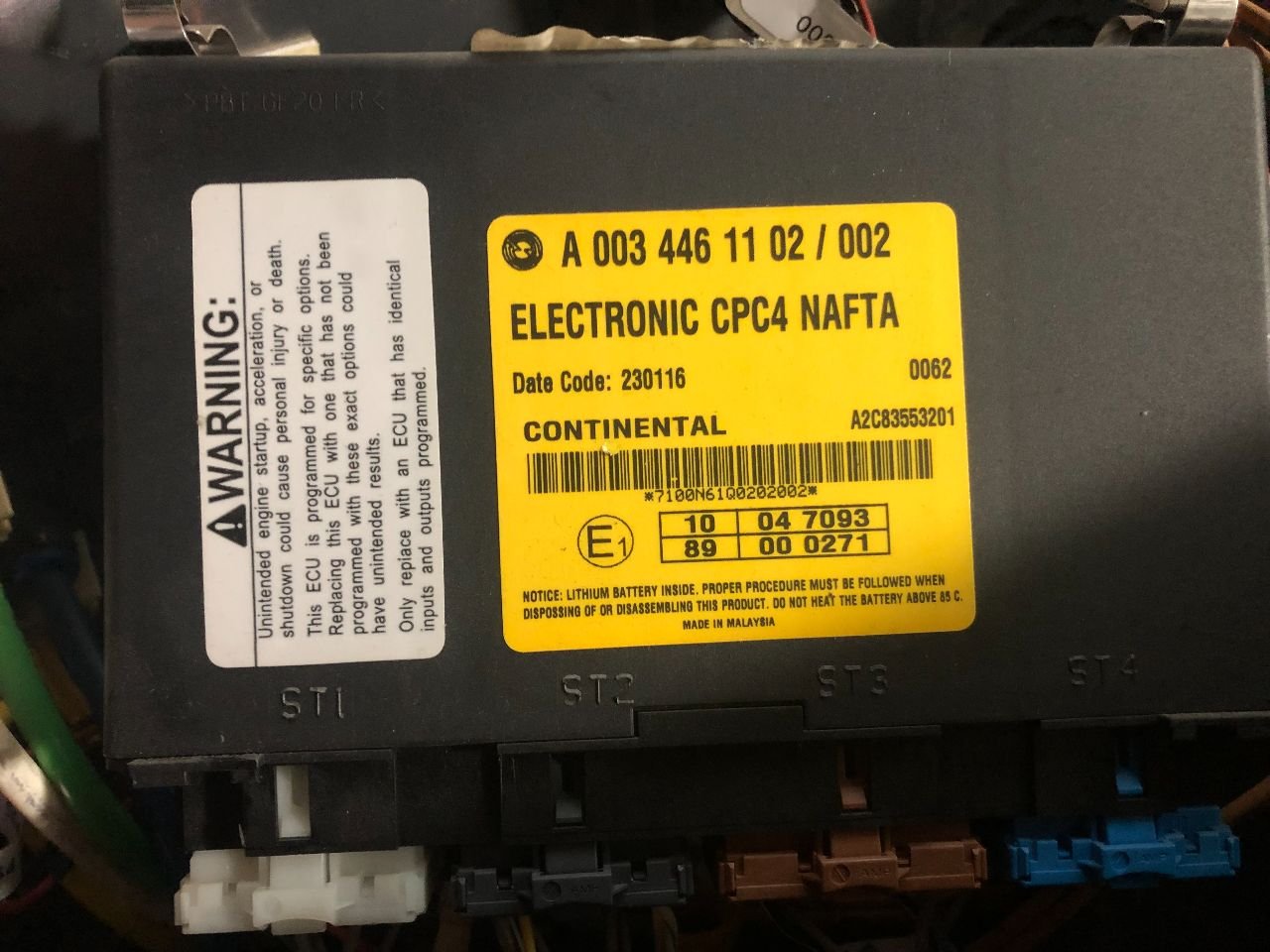

CPC4 (Cascadia clásica, GHG14/GHG17) — a diferencia del CPC2/CPC2+ (etiqueta sin número), el CPC4 ya imprime su número ("CPC4 NAFTA"). Y ojo, viene en dos: la blanca y la amarilla, y NO son lo mismo.

Etiqueta blanca = 250K (GHG14, conector de tablero negro):

Etiqueta amarilla = 500K (GHG17, conector verde ~2016+):

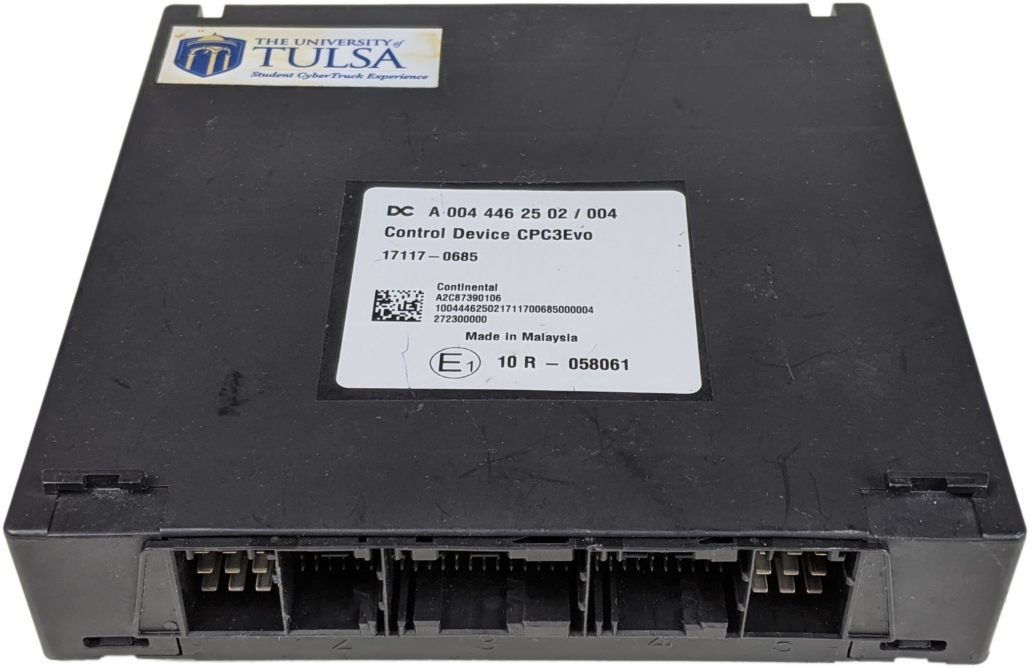

CPC3 "EVO" (GHG17 New Cascadia y medianos DD5/DD8) — más nuevo que el CPC4 pese al número menor

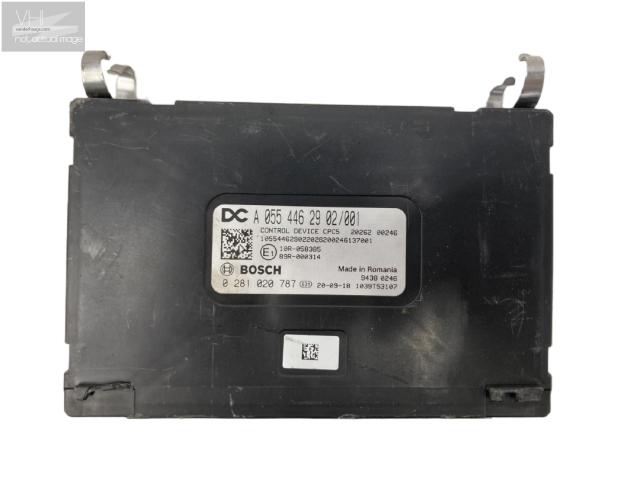

CPC5 (GHG21 / "Gen 5") — Bosch

Regla de oro: no te guíes por la cifra del nombre — ve por el camión y por la etiqueta real de la unidad. El CPC3 es más nuevo que el CPC4 (la numeración del nombre engaña), y la etiqueta del CPC/CPC2 ni siquiera trae número. Y ojo: cada generación tiene MUCHOS números de parte, no uno solo — así que no memorices un número: lee el de la unidad que tienes enfrente y crúzalo en DiagnosticLink o con tu distribuidor Detroit. (QuickServe es de Cummins — cada marca tiene su propio sistema.)

• Tampoco se intercambian entre generaciones — es el mismo bloqueo del bus (250K vs 500K) que vimos arriba.
• El color de la etiqueta delata la velocidad (solo en el CPC4): blanca = 250K (conector negro), amarilla = 500K (conector verde, ~2016+). En el CPC2, todo es 250K, así que el color no dice nada.

Otra cosa importante: un CPC no es plug-and-play. Guarda los parámetros del vehículo, así que al reemplazarlo hay que programarlo con el archivo correcto (DDDL/DDRS) y que case con la versión del CPC. Si lo dejas en blanco o con la calibración equivocada, te tira fallas — no-acelera o no-arranca.

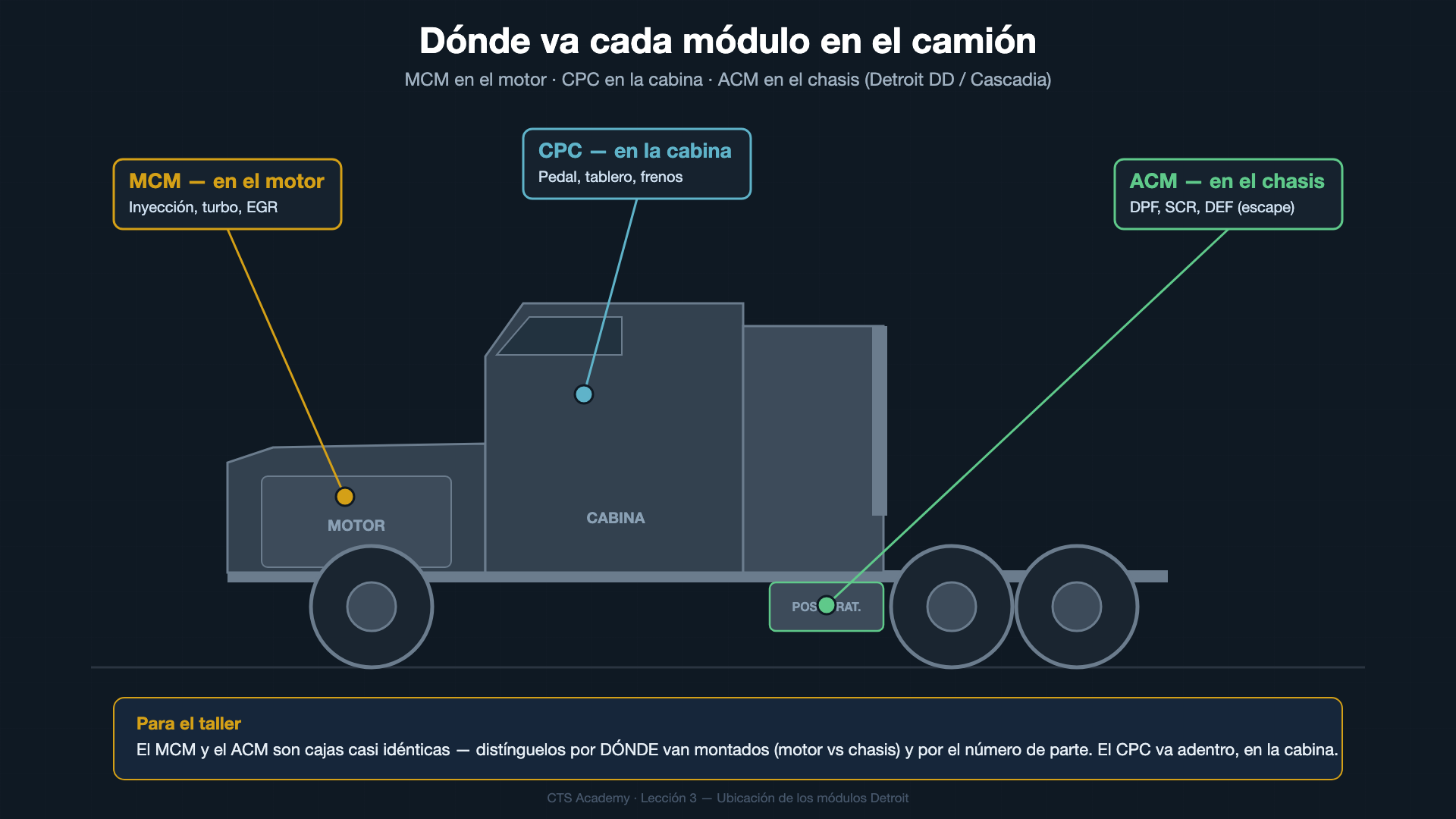

Ubicación Física — Dónde Encontrar MCM, CPC y ACM

Esto es importante para tu trabajo diario porque a veces necesitas acceder físicamente a los módulos en el camión. Si no sabes dónde están, vas a perder tiempo buscando debajo del capó.

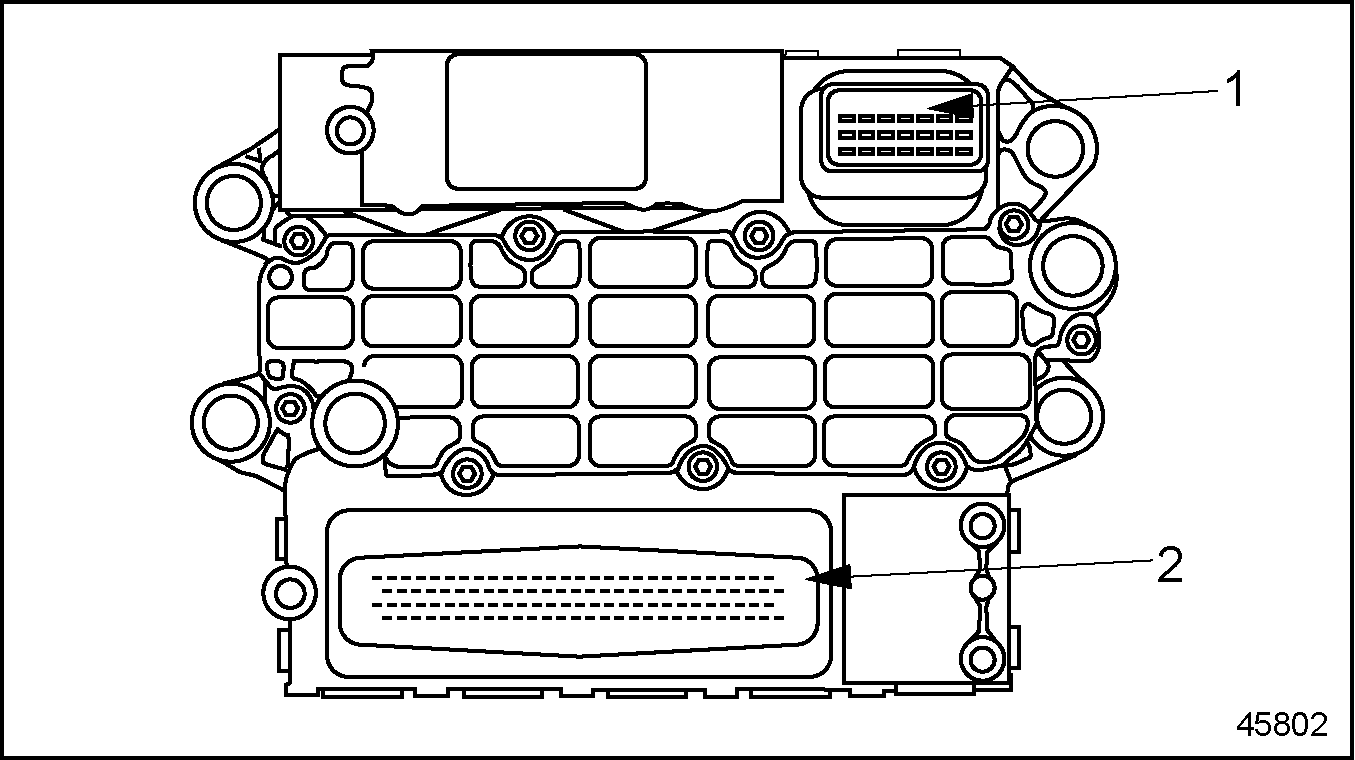

Y cuando ya estás frente al MCM, montado en el motor, estos son sus dos conectores:

Cómo Identificar un Detroit (sin DDDL)

Cuando no tienes DiagnosticLink a la mano, el mismo flujo que ya usaste con Cummins:

1. Empieza por la placa del motor (el motor es la identidad permanente): modelo y año → era EPA → generación (la tabla de abajo).
2. La tabla te dice qué módulos esperar (¿DDEC de un solo ECM? ¿MCM+CPC? ¿los tres?).
3. El conector de cabina de 9 pines orienta la era del bus: negro = 250K, verde = 500K (~MY2016).
4. Las etiquetas de los módulos solo confirman — recuerda que los módulos se cambian; si la etiqueta no cuadra con el motor, ese módulo vino de otro lado.

Tabla Comparativa — ECMs Detroit

Cuando te llegue un Detroit y necesites identificar rápido qué generación es, usa esta tabla. Busca el año del motor y el tipo de módulo para saber exactamente con qué estás trabajando.

Herramienta de Diagnóstico para ECMs Detroit

DDDL (Detroit Diesel Diagnostic Link) es la herramienta oficial de Detroit. También la vas a ver como DiagnosticLink en versiones más recientes.

Si tocas Detroit, DDDL es tu pan de cada día. Sin ella no reprogramas ni calibras ningún módulo Detroit. Para leer códigos hay tools aftermarket (JPRO, Nexiq), pero para programar —y para el diagnóstico a fondo— DDDL es la que manda.

Cobertura:

• DDEC III/IV/V/VI: Soportado (pero necesitas versiones antiguas del software)
• Era DD (EPA10 en adelante): completamente soportado en versiones actuales

Cómo funciona:

• Comunicación J1939 (igual que Cummins Insite)
• Habla con los módulos del Detroit (MCM, CPC y ACM) en la misma sesión
• Lee y escribe los módulos sin andar saltando de herramienta — clave para Detroit

Versiones (niveles de licencia):

• DiagnosticLink Standard: diagnóstico, lectura de códigos y datos
• DiagnosticLink Professional: lo anterior + programación y calibraciones de fábrica

(Detroit también ofrece un lector gratuito de solo lectura, más básico.)

Consejo del taller: Siempre verifica que los módulos estén comunicando (MCM, CPC y ACM). A veces uno contesta y otro no — eso solo ya te apunta a cuál está fallando y te ahorra andar adivinando.

---

Para llevar — Reglas rápidas de Detroit

• Detroit reparte el control en 3 módulos: MCM (motor) · CPC (cabina) · ACM (emisiones).
• NOx, DEF, SCR, DPF o regen → casi siempre el ACM.
• No arranca, inyección, turbo, EGR → el MCM.
• No comunica, pedal, crucero, inmovilizador, tablero → sospecha el CPC.
• "Programar Detroit" → pregunta SIEMPRE: ¿MCM, ACM, CPC o varios?
• De 1 a 3 módulos: 1 ECM (pre-2007) → MCM + CPC (DDEC VI / EPA07) → MCM + CPC + ACM (era DD / 2010+, ya solo J1939).
• Serie 60 = inyección EUI; DD13/15/16 = common rail ACRS (alta presión — cuidado al abrir líneas).
• Herramienta = DDDL / DiagnosticLink. Verifica que los tres módulos comuniquen antes de condenar nada.

Ponte a prueba

Contéstalas sin regresar al texto. La respuesta está debajo de cada pregunta.

1. Te llega este módulo de un Serie 60 de 2008 (EPA07). ¿Cuántos módulos de control trae ese motor?

• A) Uno: el ECM
• B) Dos: el MCM en el motor y el CPC en la cabina
• C) Tres: MCM, CPC y ACM

Ver respuesta

B) Dos: el MCM en el motor y el CPC en la cabina. La DDEC VI (EPA07) ya reparte en dos: MCM y CPC. El ACM llega después, con el SCR (EPA10).

2. Esto viene de un Serie 60 de 1999. ¿Qué es?

• A) DDEC III/IV
• B) DDEC VI
• C) MCM de la era DD

Ver respuesta

A) DDEC III/IV. Detroit viejo (antes de 2007) = DDEC III/IV, un solo ECM. Sus dos conectores grandes de 30 pines la delatan.

3. Conectas un adaptador viejo que solo habla J1708 a un DD15 de 2014 y el motor no contesta. ¿Qué pasa?

• A) El MCM está muerto: hay que cambiarlo
• B) Falla el ACM
• C) Estás en el bus equivocado: el MCM de la era DD solo habla J1939

Ver respuesta

C) Estás en el bus equivocado: el MCM de la era DD solo habla J1939. En la era DD el motor habla solo J1939. Con un adaptador de solo J1708 no lo alcanzas y parece muerto. Usa uno con J1939.

4. Un DD15 de 2009. ¿Tiene ACM?

• A) No: el DD15 EPA07 tenía dos módulos, MCM y CPC
• B) Sí: todos los DD traen tres módulos
• C) Depende de la transmisión

Ver respuesta

A) No: el DD15 EPA07 tenía dos módulos, MCM y CPC. El DD15 (2008) y el DD13 (2009) nacieron como EPA07, con MCM y CPC. El tercer módulo, el ACM, llega con EPA10.

5. ¿Qué sistema de inyección tienen los DD13, DD15 y DD16?

• A) Inyectores unitarios EUI, como el Serie 60
• B) Common rail ACRS, de alta presión
• C) Bomba rotativa

Ver respuesta

B) Common rail ACRS, de alta presión. Serie 60 = EUI; los DD = common rail ACRS. Cuidado al abrir líneas: la presión es altísima.

6. ¿Dónde va montado el MCM de un DD15?

• A) En la cabina, junto al CPC
• B) En el chasis, cerca del escape
• C) En el motor

Ver respuesta

C) En el motor. El MCM va en el motor; el CPC, en la cabina. Si buscas el MCM en la cabina, no lo vas a encontrar.
