ECMs Cummins — Todas las Generaciones

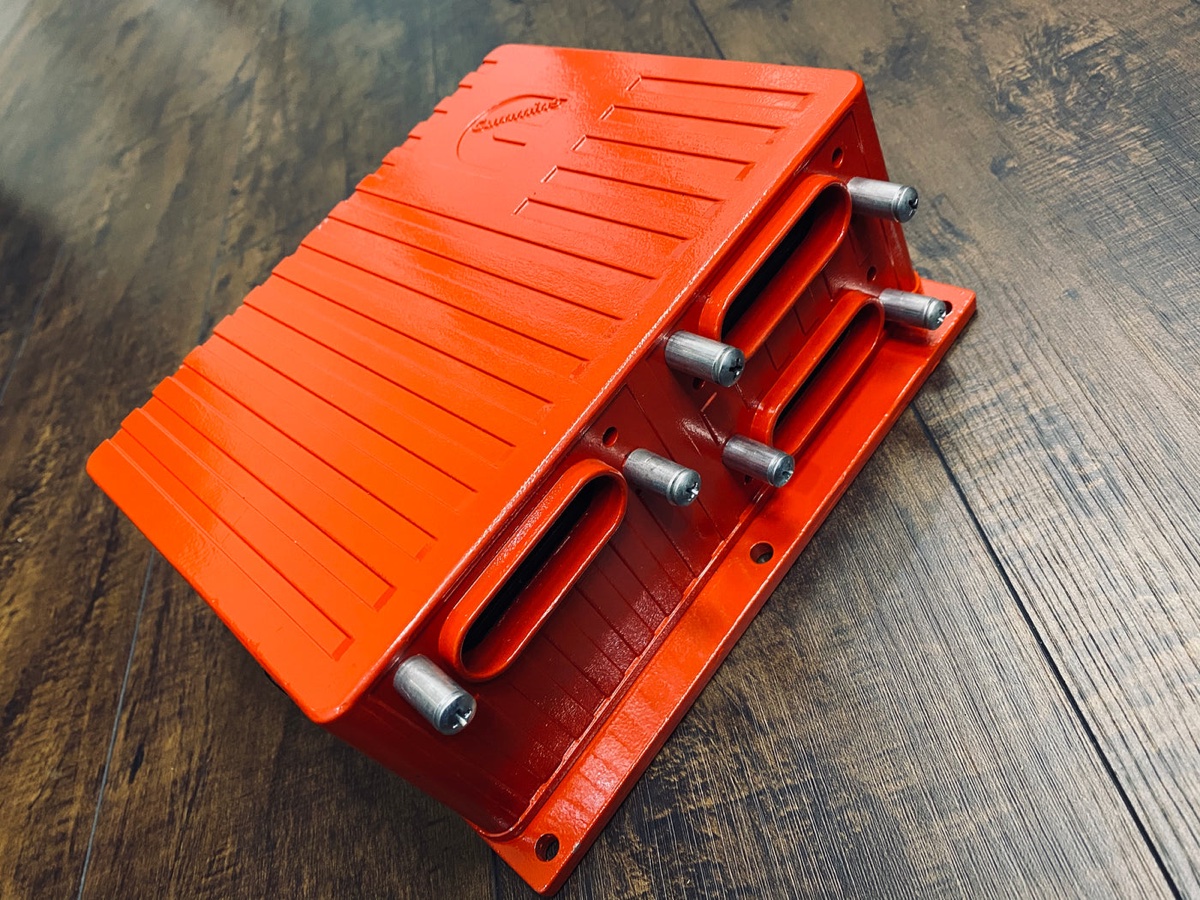

CELECT (Cummins ELECTronics) llegó a principios de los 90 y fue el primer sistema de control electrónico de inyección de Cummins en la gran cilindrada (N14, M11, L10). Reemplazó el control puramente mecánico: ahora el ECM controlaba el timing y la dosificación de combustible, aunque los inyectores unitarios seguían siendo accionados por el árbol de levas — solo el control (timing y cantidad) pasó a ser electrónico.

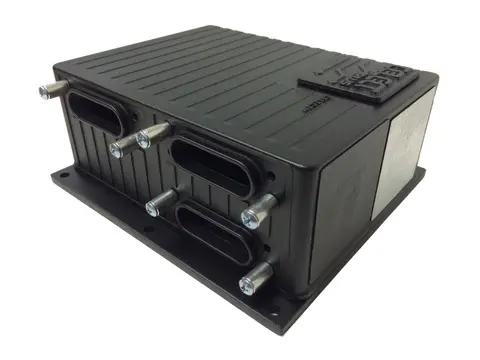

CELECT Plus (alrededor de 1996) fue la evolución: ECM mejorado, más parámetros ajustables y mejor diagnóstico. Es la versión que más vas a encontrar todavía en servicio.

Protocolo: J1587/J1708 (el protocolo de diagnóstico serial de la era vieja — qué es y cómo funciona lo verás en el módulo de protocolos; por ahora quédate con que es el "idioma" lento de los camiones pre-2001).

Características técnicas:

• Primer control electrónico de inyección de Cummins (gran cilindrada)
• Inyectores unitarios con control electrónico (timing y dosificación)
• Sin post-tratamiento (pre-EPA: sin EGR, sin DPF, sin SCR)
• Comunicación J1587/J1708 (serial, lento)

Contexto histórico: la línea correcta es mecánico (bomba PT) → CELECT (1990) → CELECT Plus (1996) → CM570 (1998, era "CM" / Interact System). Por eso el CM570 no es "el primer Cummins electrónico" — es el primero de la era de módulos CM.

Vieja, sí, pero todavía aparece: flotas viejas, buses escolares, equipo de construcción.

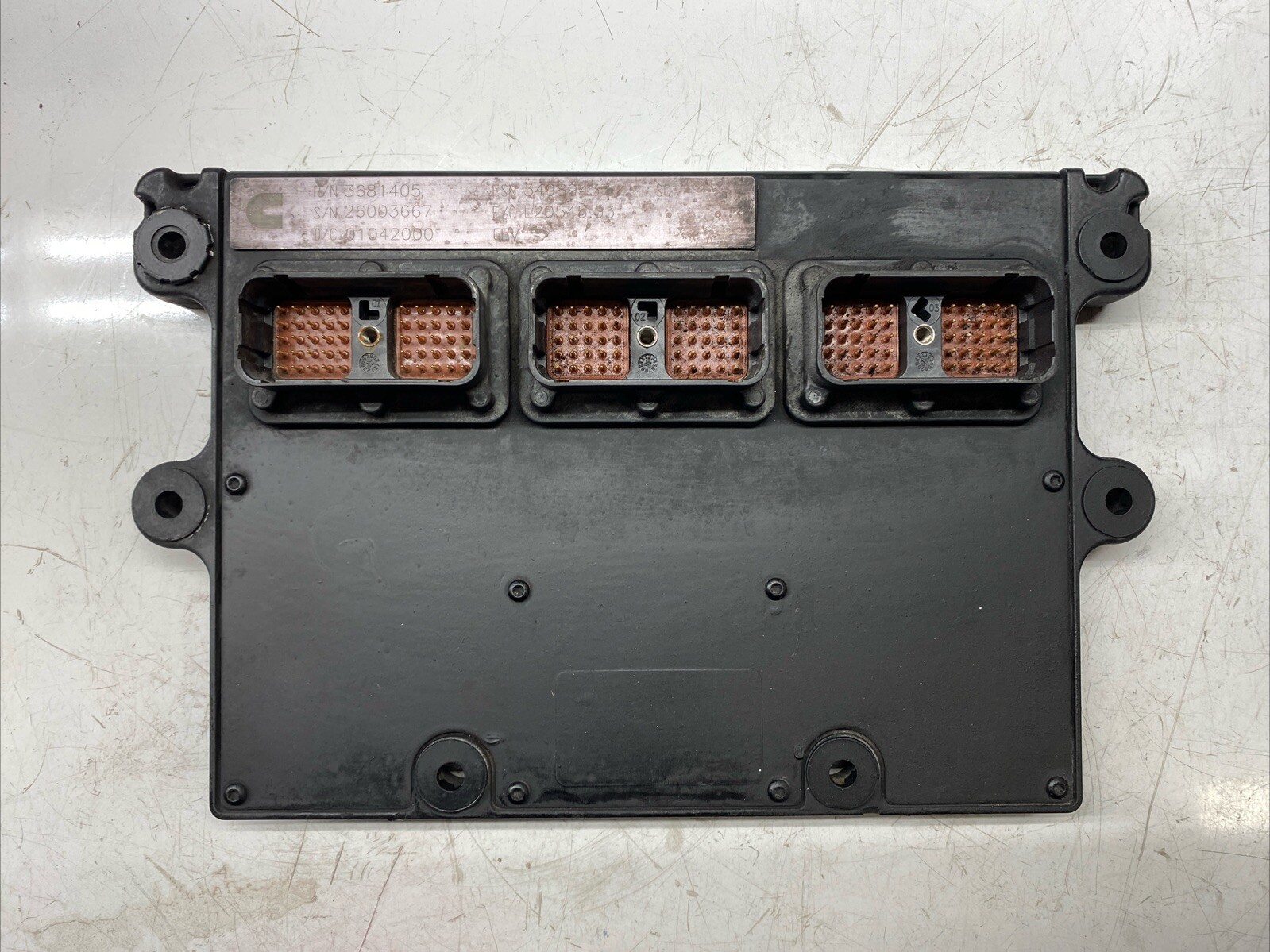

La CM570 abrió la era de módulos "CM" de Cummins (Interact System: ISM, ISX, ISB, ISC, ISL), la familia que define todo lo que viene después en esta lección. Lo valioso de esta era es que podías ajustar parámetros del motor por software en lugar de con tornillos y resortes.

Protocolo: J1587/J1708.

Características técnicas:

• Control electrónico de inyección usando inyectores unitarios controlados por válvulas eléctricas (en los manuales los verás como solenoides)
• Sin sistema de post-tratamiento (pre-EPA, sin EGR, sin DPF, sin SCR)
• Lógica de control relativamente simple comparada con generaciones posteriores
• Comunicación por J1587/J1708 (serial, lento)
• Carcasa de aluminio fundido, muy resistente a impactos y vibración

Dónde aparece:

• ISM (10.8L): camiones clase 8 y buses; el módulo que llevó la gran cilindrada Cummins al control electrónico
• ISX / Signature tempranas (1998-2001): sí, la ISX arrancó con la CM570 antes de pasar a la CM870
• Los midrange ISB/ISC/ISL de esa época usaban su propia familia de módulos tempranos. Ya con EPA04 (2004), el midrange pasó a la CM850, la ISM a la CM875 y la ISX a la CM870.

Regla rápida del conector: los metálicos sellados son de la era CM570/CM870; los de plástico estilo CM21xx, de la CM2150 en adelante. Pero es solo una pista — confírmala con el ESN.

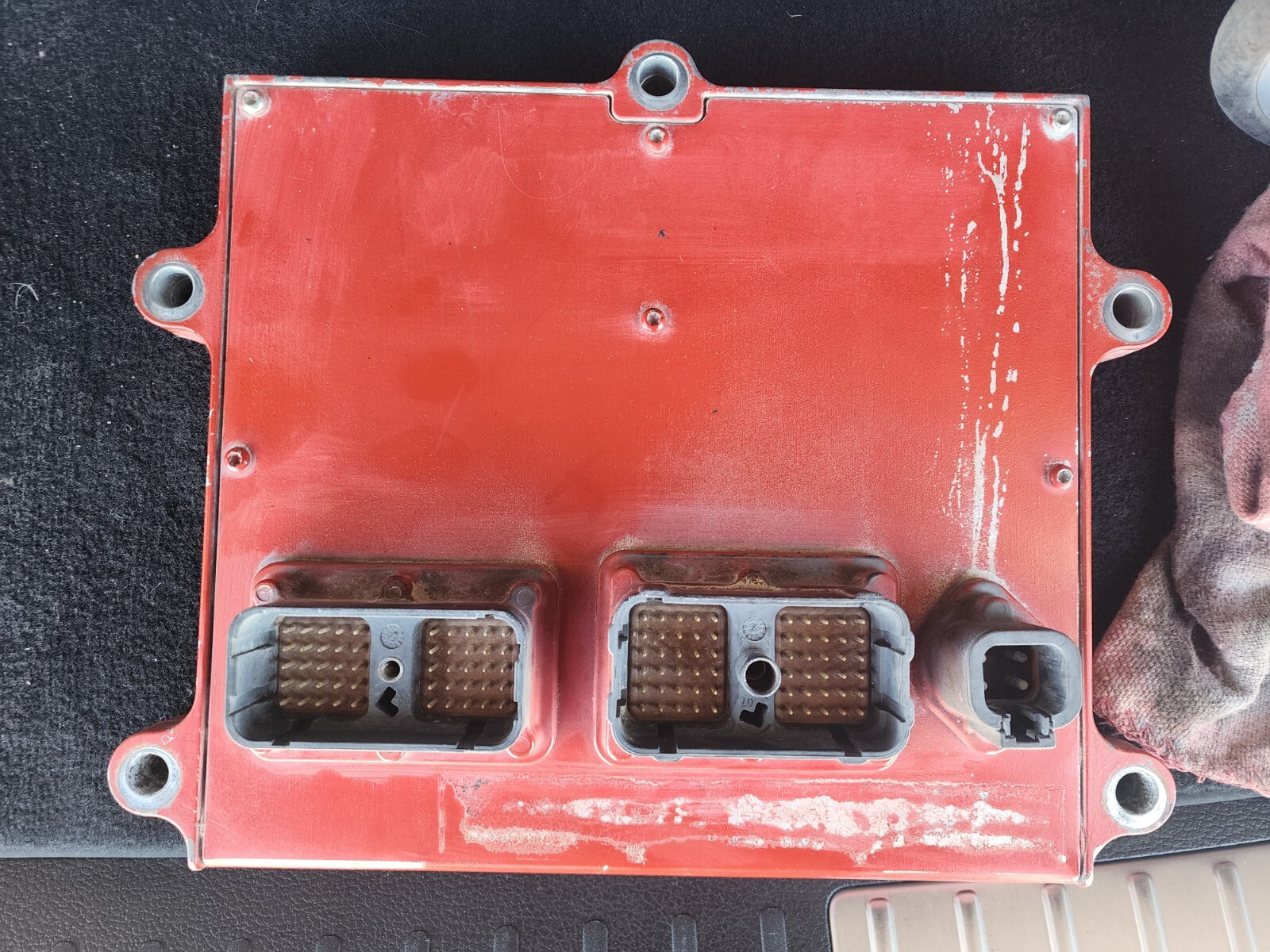

La CM870 es la abuela de las ECMs Cummins. Ya casi no se ve en camiones nuevos, pero sigue llegando para reparación, casi siempre de camiones muy usados.

Protocolo: J1587/J1708 (+ J1939 emergente en los últimos años).

Características técnicas:

• Control de inyección ISX básico
• EGR temprano (dependiendo del año)
• Sin SCR, sin DPF
• Muy robustas (literalmente, carcasa de aluminio gruesa)
• Con los años, la electrónica vieja puede dar problemas (normal en módulos de esa época)

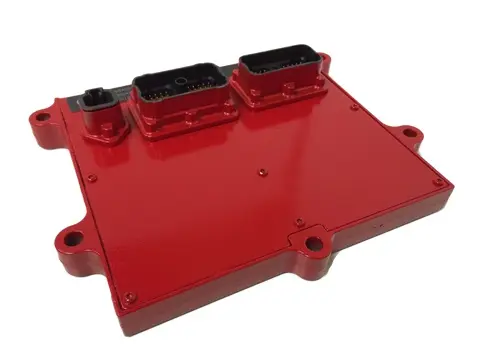

La CM871 es el puente de la ISX entre la CM870 (pre-DPF) y la CM2250 (que ya trae SCR). Maneja EGR enfriado y la gestión del DPF, pero todavía sin DEF — el sistema de DEF llega con la CM2250.

Protocolo: J1939.

Características técnicas:

• Control de inyección de la ISX EPA07
• EGR enfriado + gestión de DPF (regeneración activa y pasiva)
• Sin SCR/DEF
• Comunicación J1939

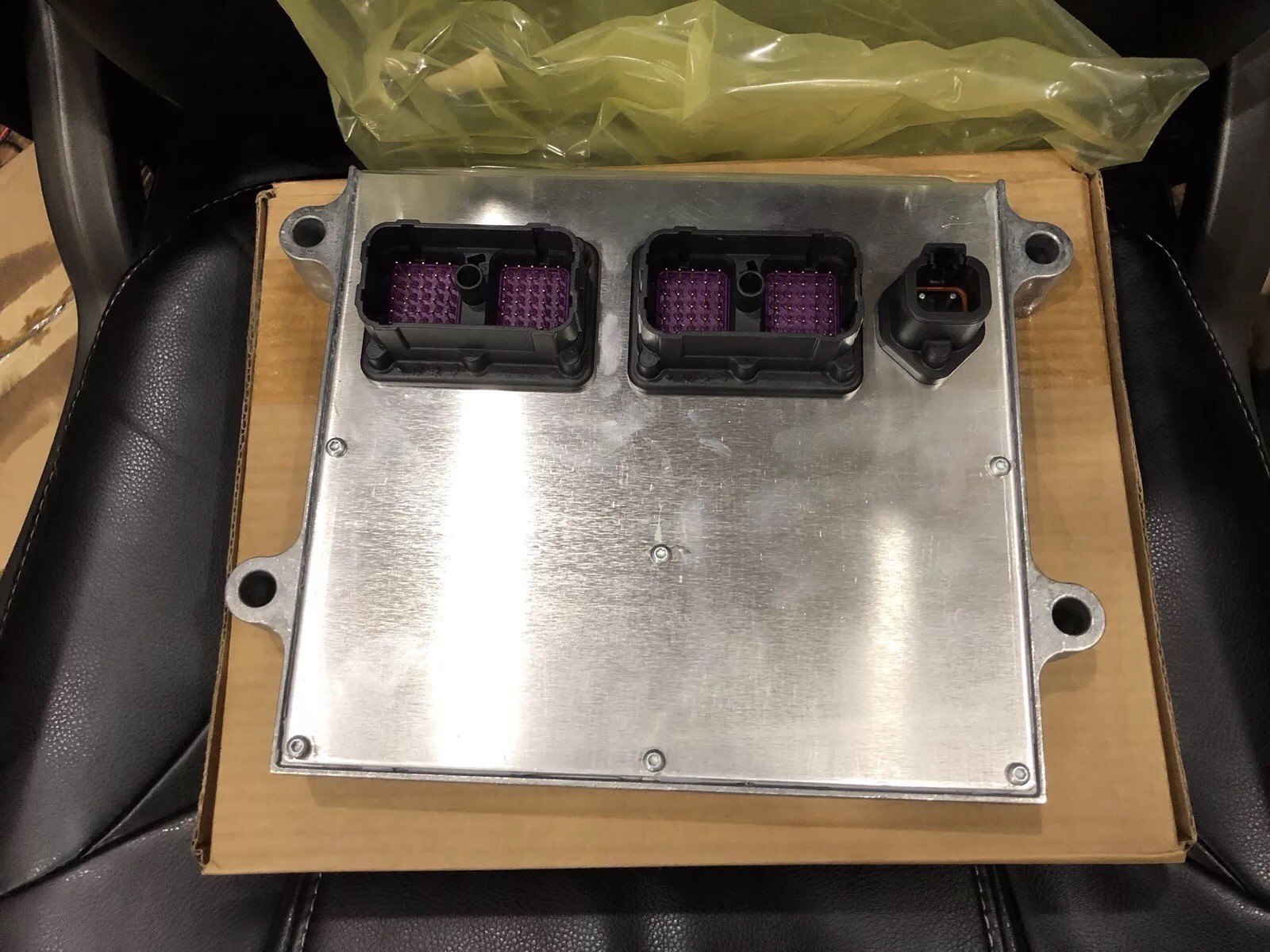

Todavía hay muchas rodando. También aparece en camiones medianos International de esa época que montaban motores Cummins.

Protocolo: J1939 (más moderno que J1587).

Características técnicas:

• Inyección por riel común de alta presión (Bosch)
• EGR completo (recirculación de gases de escape)
• Gestión de DPF (regeneración activa y pasiva)
• Comunicación CAN más rápida que CM870
• Software más complejo pero más estable

Histórico: con EPA07 —la CM2150 en los midrange y la CM871 en la ISX— Cummins integró el DPF por primera vez. Ahí se acabó la época fácil de los Cummins: de aquí en adelante, cada diagnóstico carga con DPF y regeneraciones.

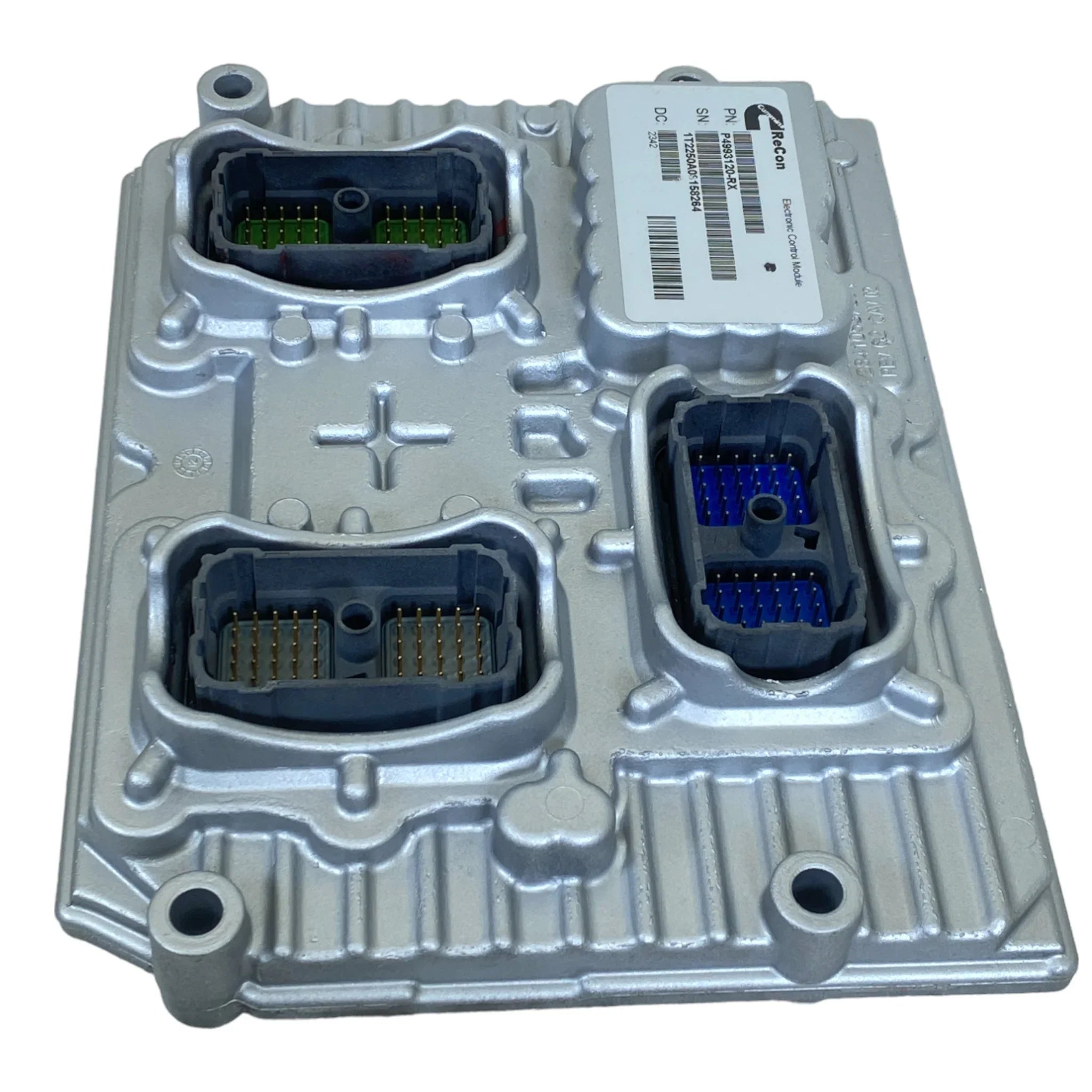

La vas a ver muchísimo: hay un montón de camiones 2010-2013 todavía en la carretera, y es la generación que metió el DEF al juego.

Aquí es donde Cummins agrega el sistema SCR (en los manuales lo verás como Selective Catalytic Reduction), que requiere DEF (diesel exhaust fluid). La CM2250 es la computadora del motor que gestiona la inyección, el DPF y ahora también el tanque de DEF.

Dato: con EPA 2010, Cummins llevó el SCR/DEF a su línea on-highway completa — la ISX15 y los midrange se certificaron con urea en la misma tanda (enero 2010). (No lo confundas con Navistar/MaxxForce, la marca que apostó por "EGR masivo sin DEF" y terminó cambiando a SCR alrededor de 2013.)

Protocolo: J1939.

Características técnicas:

• Todo lo de CM2150, más el sistema SCR
• Control de tanque DEF e inyectores del sistema SCR
• Sensor de NOx en el escape para monitorear qué tan bien está funcionando el SCR
• Software más robusto y maduro respecto a la generación anterior
• Muy confiable en general

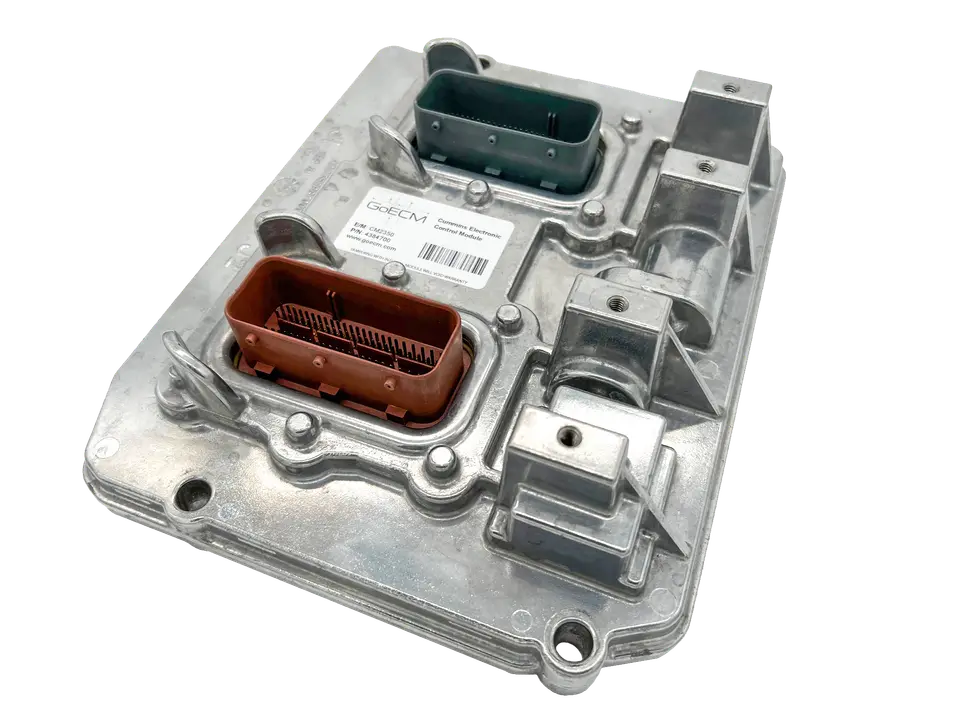

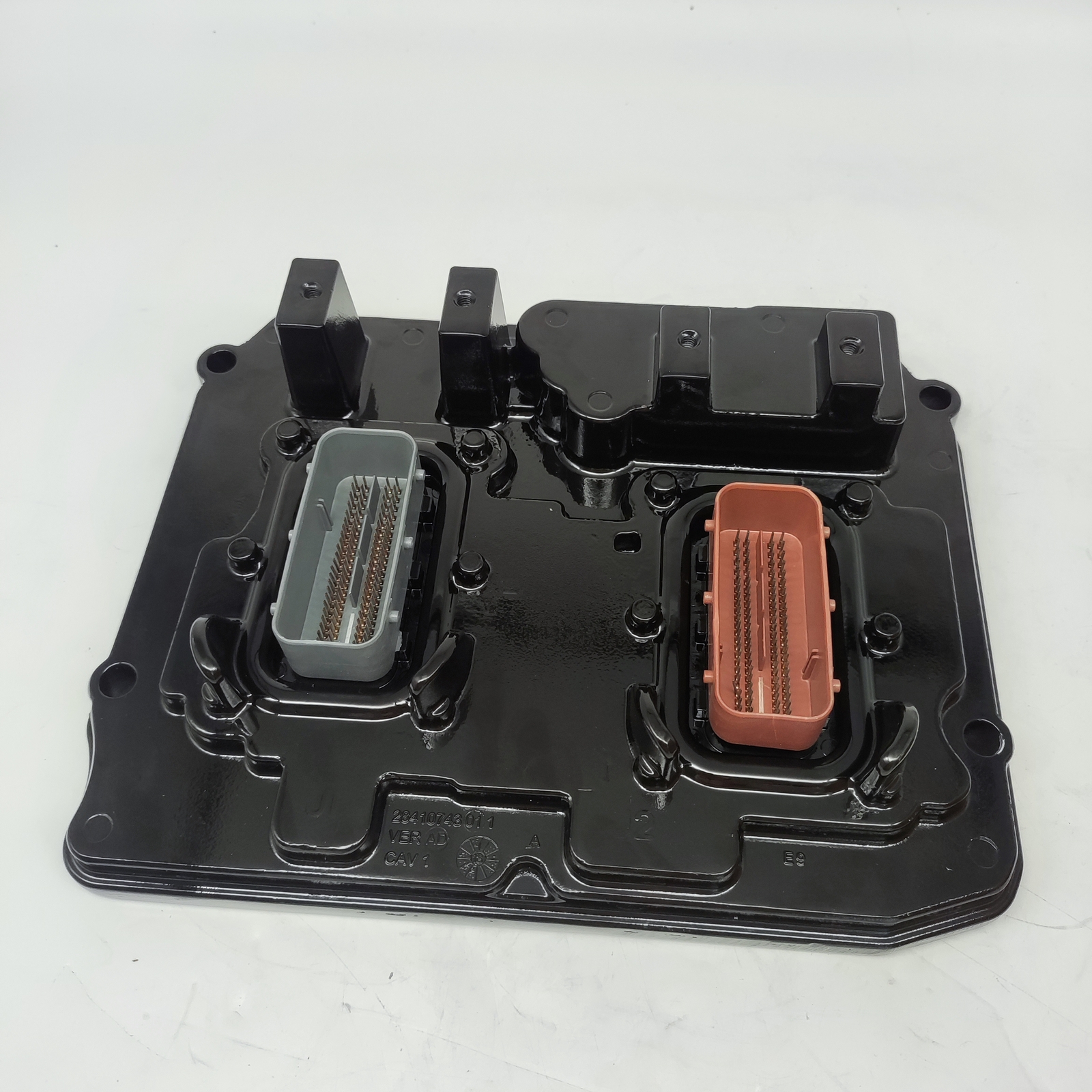

Es la que más vas a ver hoy, el puente hacia los motores modernos (X15), y la que Cummins sigue actualizando más seguido.

Protocolo: J1939 / HD-OBD. La GHG21 (2021+) ya corresponde a la CM2450.

Características técnicas:

• Inyección por riel común de alta presión (XPI en el X15, Bosch en el B6.7)
• Control de turbo VGT (geometría variable — ajusta sus paletas)
• SCR + DPF + EGR integrados completamente
• Sensores de NOx múltiples
• Software altamente parametrizable (muchas calibraciones distintas según el motor)

Las variantes internas:

• CM2350 B6.7 (ISB): menor cilindrada (6.7L), aplicación más sencilla
• CM2350 X15: 15L, turbo VGT de mayor capacidad, con sistema de refrigeración y post-tratamiento más exigentes (ambos son en línea de 6 cilindros; la diferencia es cilindrada y servicio, no el número de cilindros)

Si alguien intenta intercambiarlas sin la calibración correcta, el motor no va a funcionar bien — y el error se rastrea hasta quien hizo el trabajo.

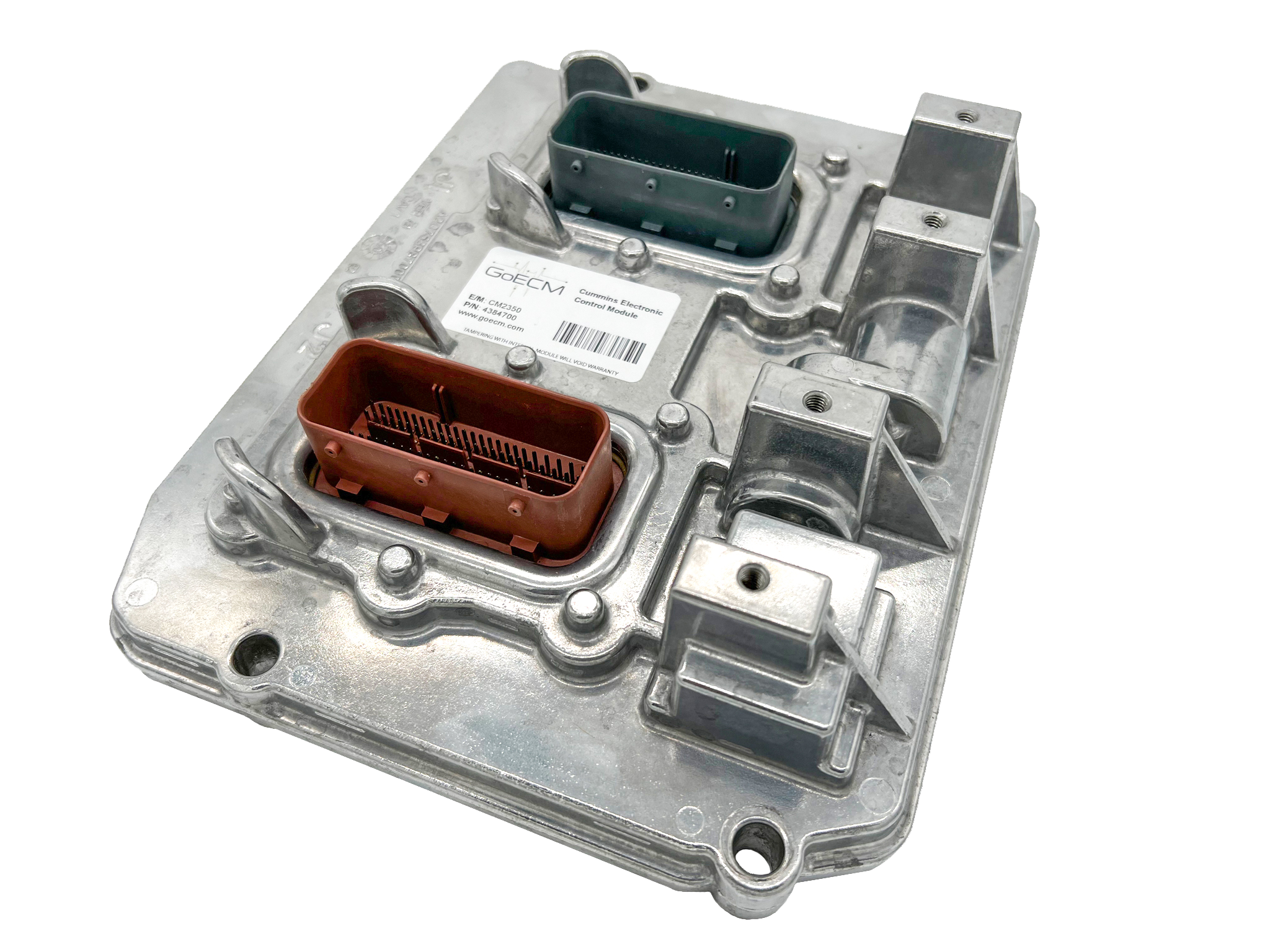

Ya empezó a asomarse — pocas todavía, pero van en aumento, porque estos motores recién están entrando en servicio en volumen.

Protocolo: J1939 / HD-OBD.

Cambios críticos:

• Conector del mismo estilo de 96 pines que la CM2350 — el mismo cable de banco sirve para las dos (confirma el número de parte con tu proveedor; que encaje físicamente no significa que el pinout y el software sean iguales)
• Electrónica y diagnóstico HD-OBD (J1939) más modernos
• Requiere una versión reciente de Cummins Insite (los adaptadores RP1210 estándar sirven)

B) CM870. La ISX de 2002-2006 lleva CM870. La CM570 fue la de la ISX temprana (1998-2001) y la CM871 llega con EPA07.

A) CELECT Plus. El N14 electrónico es era CELECT, y en 1997 ya es CELECT Plus (desde ~1996). La CM570 llegó en 1998 con la ISM y la ISX.

C) CM2150. Los midrange (ISB, ISC, ISL) de EPA07 llevan CM2150. La CM871 es de la ISX, y la CM2250 llega con EPA10 y el DEF.

B) CM2250. Un Cummins 2010-2013 es CM2250 casi siempre. La CM871 no tiene DEF y la CM2350 empieza en 2013. Confírmalo con el ESN.

A) CM876. La ISM EPA07 usa la CM876, la hermana de la CM871. La CM871 es de la ISX y la CM2150, de los midrange.

C) No se comunica: la CM570 pide los drivers legacy de J1587. La CM570 habla J1587/J1708. Sin los drivers legacy, Insite no la ve aunque esté bien.

A) Eaton ServiceRanger. La ECM Cummins es solo del motor. La caja Eaton tiene su propio controlador y su herramienta: ServiceRanger.
